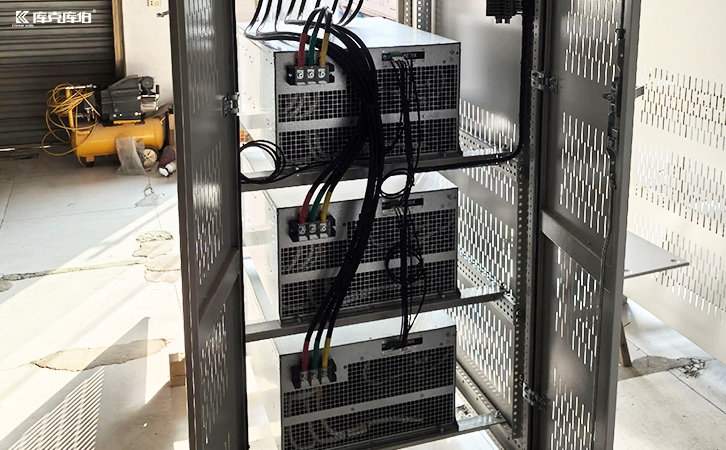

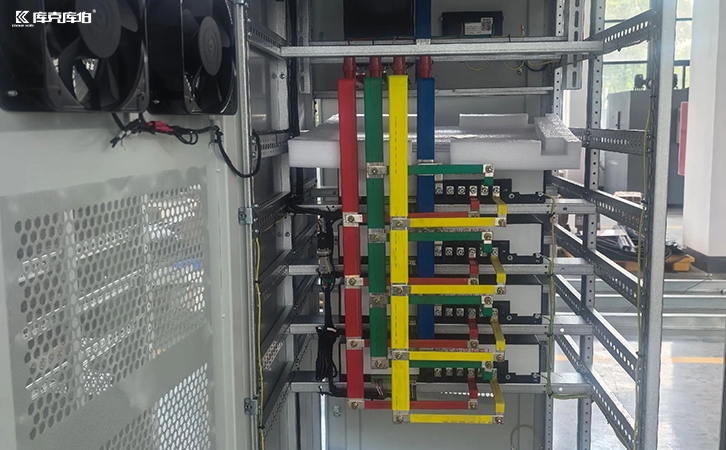

SVG静止无功发生器工作时是否会产生谐波
随着工业自动化和电力电子技术的发展，SVG静止无功发生器作为一种先进的无功补偿设备，在电网调节功率因数、改善电压质量以及提高系统稳定性方面发挥着重要作用。然而，在实际应用中，许多工程人员关心一个问题：SVG在工作时是否会产生谐波？
首先，需要了解SVG的工作原理。SVG通过电力电子器件（如IGBT或IGCT）实现对交流电网的无功功率快速调节。它的核心是高频开关变换器，可以根据电网的无功需求，实时注入或吸收无功功率。这种快速的调节能力，使得SVG在负荷波动频繁的场合尤为有效。
然而，由于SVG内部采用半导体器件进行脉宽调制（PWM）控制，其开关动作本身具有高频特性。这就不可避免地产生一定的高次谐波。通常情况下，现代SVG采用了高频PWM和滤波技术，通过设计合适的LC滤波器，将大部分高频开关谐波抑制在允许范围内，从而减小对电网的影响。因此，虽然SVG在理论上会产生谐波，但实际工作中产生的谐波幅值较小，不会对电能质量造成明显影响。
此外，SVG的谐波特性还取决于设备的功率等级、控制策略以及滤波器设计。如果设备选型不合理，或者滤波器配置不足，可能导致低频谐波分量增大，从而对敏感负荷或其他电力电子设备造成干扰。因此，在设计和安装SVG时，合理选择滤波方案、优化开关频率和控制策略，是确保设备稳定运行和电能质量的重要环节。
综上所述，SVG在工作时确实会产生谐波，但通过现代电力电子技术和滤波措施，其谐波影响可以有效控制。在实际工程应用中，SVG的谐波水平一般远低于电网允许标准，因此可以放心使用。同时，对于电网对谐波要求特别严格的场合，还可以结合有源滤波器（APF）进行进一步治理，以确保系统整体的电能质量达到最优水平。
