低压集中补偿时电力电容器的并联位置选择与综合治理方案

返回列表来源：网络发布日期：2026-04-29 15:06:57【大中小】

在低压集中补偿系统中，电力电容器通常应并联在低压配电母线、重要负荷支路或变压器低压侧，具体位置需根据系统的负荷分布、补偿需求及电气设备特性来确定，以确保最佳补偿效果并降低线路损耗。

电力电容器并联位置的选择原则

电力电容器在低压系统中的并联位置应根据系统的负荷分布、补偿需求以及电气设备的特性来综合评估。一般而言，补偿设备应尽量并联在离负荷较近的位置。这样不仅能够更有效地提高局部负荷的功率因数，还能显著降低因补偿距离过远而产生的线路电力损耗。

常见的三种并联位置及适用场景

并联在低压配电母线

最常见的并联方式是将电力电容器直接并联在低压配电母线上。这种方式能够为整个配电系统提供整体的无功功率补偿，尤其适用于负荷分布较为分散的场合。其优势在于系统结构简单、实施成本较低，且能够直接改善整个配电网络的功率因数。

并联在重要负荷支路

对于负荷较为集中的区域，例如大型电动机或重型机械设备所在的支路，可以将电力电容器直接并联在这些特定的负荷支路上。这种针对性的无功功率补偿方式，能够有效避免全系统过度补偿的问题。在实际应用中，并联电容器的容量需根据该支路负荷的实际无功功率需求进行精确计算，以确保补偿效果达到最佳。

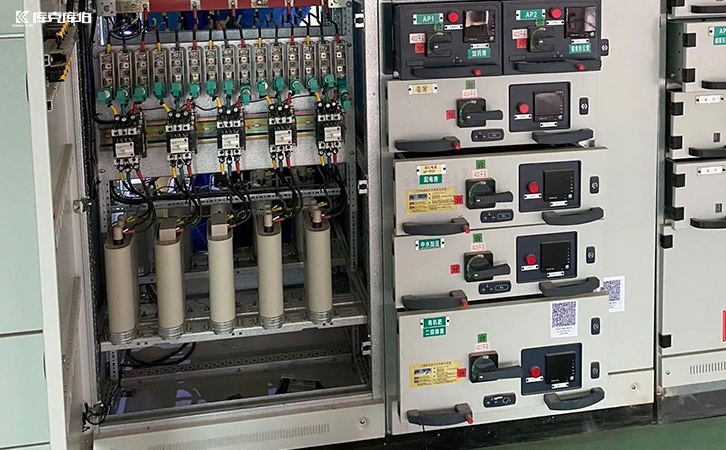

低压集中补偿

并联在变压器低压侧

在一些结构复杂的低压配电系统中，电力电容器也可以并联在变压器的低压侧。此举可以有效减少变压器的无功负担，改善其负载特性，并降低无功功率在传输过程中的损耗。需要注意的是，这种方式通常适用于负荷较重的配电系统，且在容量选择上必须特别谨慎，以防对变压器运行产生不良影响。

复杂低压配电系统中的电能质量综合治理

在实际运行中，低压配电系统常面临无功不足、功率因数偏低、三相不平衡及电压波动等问题。特别是在变频器、整流器、光伏逆变器等非线性负载较多的现场，往往同时存在谐波干扰和无功补偿需求。若仅采用传统的电容补偿，可能会出现响应速度不足、投切频繁或谐波放大的风险。

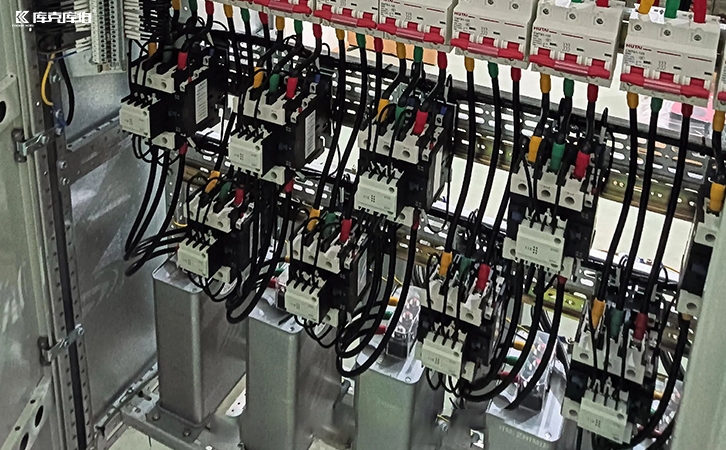

电力电容器

针对冶金、重工等存在冲击负荷的场景，或分布式光伏等新能源并网场景，通常需要动态响应能力更强的补偿设备参与治理。库克库伯电气专注低压配电系统的无功补偿与电能质量治理，可结合现场工况提供综合治理方案。例如，将传统补偿设备与 SVG 静止无功发生器、APF 有源电力滤波器配合使用，以应对复杂的电能质量问题。针对老旧配电系统改造，也可提供模块化设备与分阶段改造方案，降低实施难度。

总结

低压集中补偿时，并联位置的选择应灵活适应负荷分布与系统要求。无论是并联在低压母线、负荷支路还是变压器侧，都需要合理计算容量，确保系统的平衡与稳定。同时，面对日益复杂的用电环境，结合现场谐波水平与负载变化，引入 SVG 或 APF 等动态治理设备，将进一步提升低压配电系统的运行可靠性与经济性。
