谐振电容器起到什么作用

返回列表来源：网络发布日期：2026-04-10 15:10:16【大中小】

在现代电力系统中，随着非线性负载（如变频器、电弧炉、整流设备等）的广泛应用，谐波问题愈发突出。谐波不仅会引起设备发热、损耗增加，还可能导致电容器损坏甚至系统故障。在这样的背景下，谐振电容器作为电能质量治理中的关键元件，其作用愈发重要。那么，谐振电容器究竟起到什么作用？

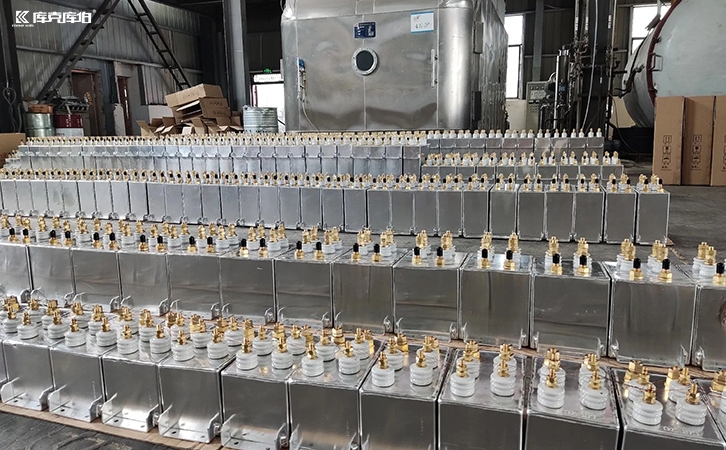

谐振电容器

一、什么是谐振电容器？

谐振电容器通常并不是单独运行的设备，而是与电抗器（电感）按一定比例组合，形成调谐滤波支路（LC回路）。当系统中某一特定频率的谐波与LC回路的固有频率一致时，就会发生谐振现象，从而实现对该次谐波的吸收或抑制。

二、谐振电容器的核心作用

1.抑制谐波污染，提升电能质量

谐振电容器最核心的作用，就是通过调谐设计，对特定次数（如5次、7次、11次等）谐波进行吸收。当谐波电流流入LC支路后，会被“引导”至滤波支路中，从而减少其在主系统中的传播。

这不仅降低了谐波电压畸变率，还有效保护了变压器、电机等关键设备，延长其使用寿命。

2.避免并联谐振，保护系统安全

在没有电抗器配合的情况下，普通电容器容易与电网电感形成并联谐振，一旦谐振点接近某次谐波频率，就会引发电流放大，导致电容器过流甚至爆炸。

而谐振电容器通过合理配置电抗率（如5.67%、7%、14%等），可以主动避开危险谐振区间，从根本上防止谐振放大现象的发生。

3.提供无功补偿，提高功率因数

除了谐波治理功能，谐振电容器依然具备传统电容器的基本作用——提供容性无功功率。通过合理投切，可以有效提高系统功率因数，降低线路损耗，减少电费支出。

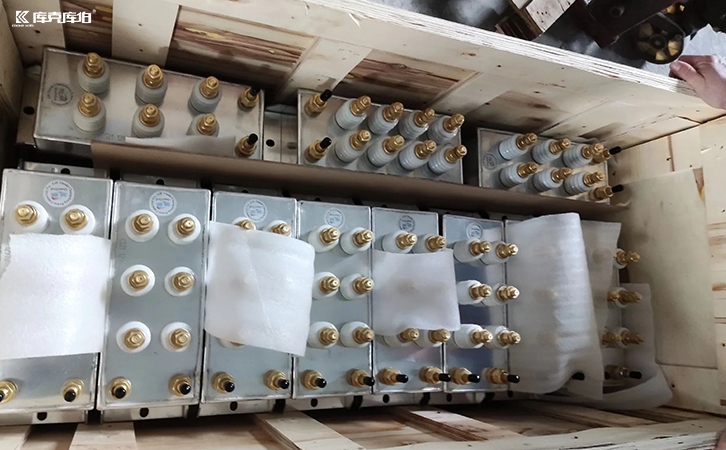

谐振电容器

可以明确地说，它不仅是无功补偿的重要组成部分，更是电能质量治理体系中的关键环节。通过抑制谐波、避免谐振、稳定电压以及提升功率因数，谐振电容器为现代电力系统提供了更安全、更高效的运行保障。
