SVG补偿的是感性还是容性？双向动态无功调节原理解析

返回列表来源：网络发布日期：2026-03-13 15:16:46【大中小】

SVG既可以补偿感性无功，也可以补偿容性无功。作为一种双向动态无功调节设备，它能够根据电网的实际需求，自动输出或吸收无功功率，从而维持系统的电压稳定与功率因数达标。

感性无功与容性无功的基本概念

在交流电力系统中，除了有功功率之外，还存在无功功率，主要分为感性无功和容性无功两种类型。当系统中存在大量电动机、变压器以及电磁设备时，这些设备会消耗感性无功功率，导致电流滞后于电压，进而降低功率因数。这种情况在工业企业中非常常见。

相对而言，容性无功功率通常由电容器等设备提供，它可以抵消部分感性无功，从而提升系统的功率因数。因此，在传统的无功补偿系统中，企业常常通过安装电容器来补偿感性负载所产生的无功功率。

随着工业自动化设备和电力电子装置的增加，电网中的无功功率波动变得更加频繁。SVG静止无功发生器是一种基于电力电子技术的动态无功补偿设备。它不依赖固定的电容或电感元件，而是通过电压型逆变器产生可控的交流电流，并根据电网需求实时调节无功功率。

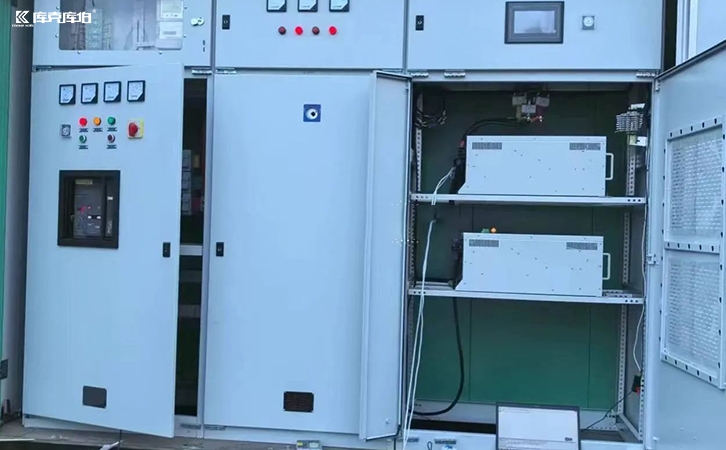

svg补偿

针对冲击负载和变频负载产生的快速变化的动态无功，传统电容柜由于采用分级投切，通常存在10至15秒的响应延时，难以匹配快速波动的工况。相比之下，SVG支持连续无级调节，具备毫秒级响应速度，能够在极短时间内完成补偿，显著提升系统的稳定性。

很多人误以为无功补偿设备只能单向补偿感性无功，但实际上SVG具备双向补偿能力。当电网中存在较多感性负载时，系统需要容性无功来提升功率因数，此时SVG会输出容性无功电流，以抵消感性负载产生的无功功率。

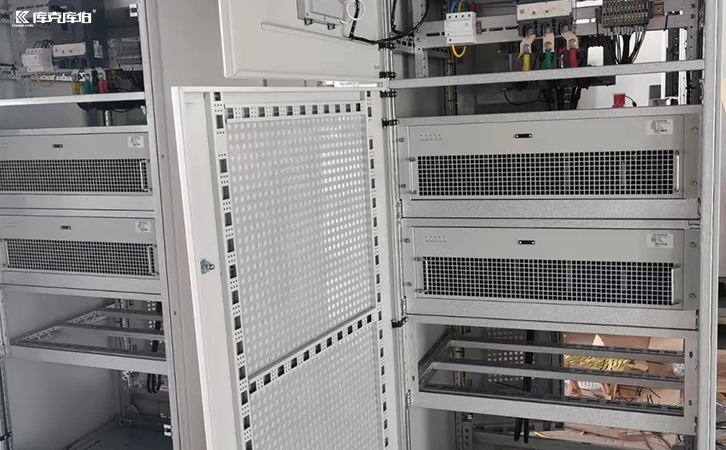

静止无功发生器

在某些特定工况下，例如系统中电容补偿过多、存在纯光伏反向发电或电压偏高时，电网中可能出现过量的容性无功。此时，SVG可以吸收多余的容性无功，相当于提供感性补偿，从而维持电网的无功平衡。这种根据电网需求自动调节的特性，使其既能提供容性无功，也能提供感性无功。

合理配置无功补偿设备对企业的用电安全与经济效益至关重要。正常工况下，SVG可将功率因数稳定在考核标准内，大幅降低力调电费罚款风险。此外，采用动态无功补偿还能有效避免因长期无功问题导致的电容鼓包漏液、变压器温升过高、电机老化加速及系统谐振等隐患，为工业企业的电能质量提供可靠保障。
