高压电抗器绕组温度异常升高的原因

返回列表来源：网络发布日期：2026-03-12 15:45:30【大中小】

在高压电抗器实际运行过程中，有时会出现电抗器绕组温度异常升高的现象。如果这一问题得不到及时处理，不仅会影响设备运行效率，还可能缩短电抗器的使用寿命，甚至引发设备故障。了解高压电抗器绕组温度异常升高的原因，对于保障电力系统安全运行具有重要意义。

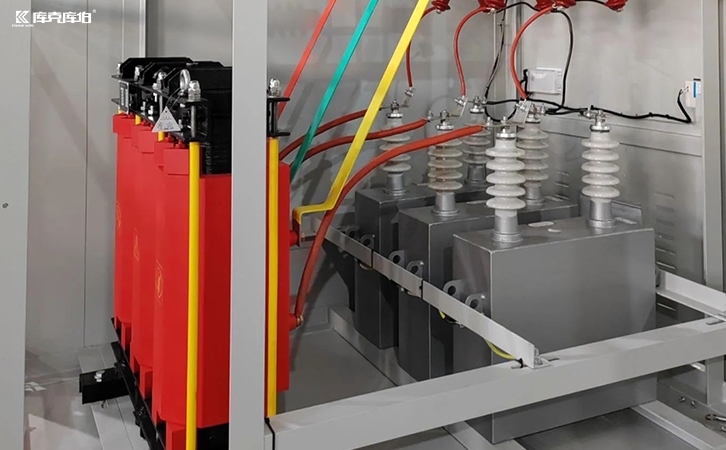

高压电抗器

一、负载电流过大导致发热增加

高压电抗器在运行过程中会产生一定的损耗，其中最主要的是铜损和铁损。当电抗器长期处于过载运行状态时，绕组电流会明显增加，从而导致铜损增大，使绕组温度逐渐升高。

二、谐波电流影响

在现代工业电网中，大量变频器、整流设备以及电力电子装置的使用，使得电网中的谐波电流含量增加。谐波电流会在电抗器绕组中产生额外损耗，从而导致发热量增加。

尤其是高次谐波电流，往往会在电抗器中形成附加损耗，使绕组温度明显升高。如果系统谐波较为严重，而电抗器的设计参数未能充分考虑谐波因素，就容易出现温升异常的问题。

三、散热条件不良

电抗器在运行过程中会持续产生热量，如果散热条件较差，就容易造成温度积聚，从而导致绕组温度升高。

四、绝缘老化或绕组故障

如果电抗器长期运行在较高温度环境中，其内部绝缘材料可能会逐渐老化。当绝缘性能下降时，绕组之间可能产生局部放电或短路现象，这也会导致局部温度迅速升高。

五、系统电压异常波动

电网电压波动也可能影响电抗器的运行状态。当系统电压过高时，电抗器中的磁通密度会增加，从而导致铁损加大，使设备温度上升。

如果电压长期处于偏高状态，不仅会加剧电抗器发热，还可能影响整个补偿系统的稳定运行。因此，保持电网电压在合理范围内也是降低设备温升的重要措施。

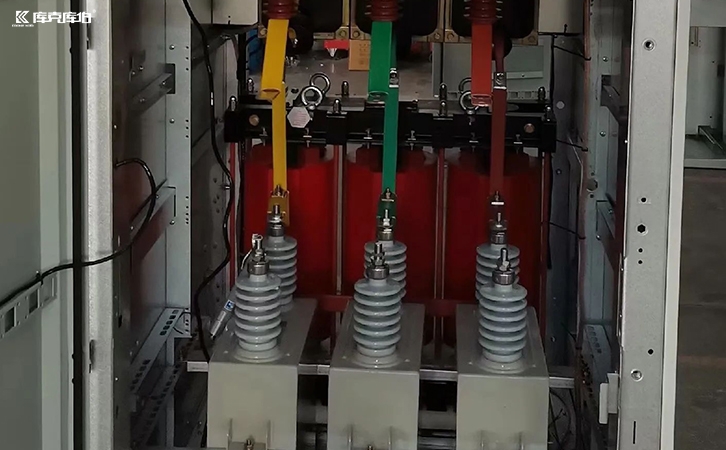

高压电抗器

综上所述，高压电抗器绕组温度异常升高的原因通常包括负载电流过大、谐波电流影响、散热条件不良、绝缘老化以及电压波动等多个方面。在实际运行中，一旦发现电抗器温度异常，应及时进行检测和分析，从而找出具体原因并采取相应措施。
