随着新能源产业的快速发展，光伏发电系统在工业园区、商业建筑以及大型地面电站中的应用越来越广泛。光伏系统在向电网输送电能的同时，也会对电网电压稳定性和电能质量产生一定影响。因此，在光伏并网系统中，通常需要配置相应的补偿设备来保证电网稳定运行。

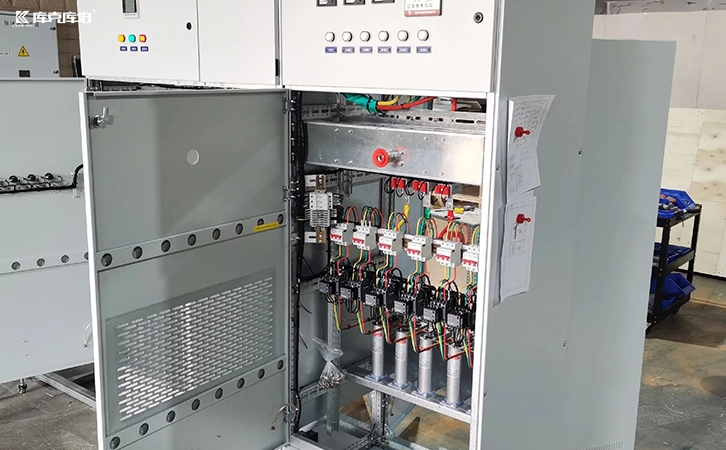

光伏配套补偿设备

很多人在规划光伏项目时都会提出这样的问题：光伏配套补偿设备包括哪些？

一、无功补偿装置

无功补偿装置是光伏系统中最常见的配套设备之一，其主要作用是调节系统功率因数并稳定电网电压。

1.电容器补偿装置

在一些光伏项目中，会配置并联电容器补偿装置来提供容性无功功率，从而提高系统功率因数。这种方式结构简单、成本较低，适用于负载变化不大的场景。

2.动态无功补偿设备

在负载波动较大的系统中，通常会采用动态无功补偿设备，例如SVG或SVC。这类设备能够根据电网电压变化快速调节无功功率，从而保持系统电压稳定。

二、谐波治理设备

光伏逆变器在运行过程中可能会产生一定的谐波电流，如果谐波含量过高，就会影响电能质量。因此，在一些光伏并网系统中需要配置谐波治理设备。

有源电力滤波器能够实时检测电网中的谐波电流，并产生反向补偿电流，从而有效降低谐波含量。这种设备在现代电能质量治理系统中应用较为广泛。

2.滤波电抗器

在部分补偿系统中，还会通过配置滤波电抗器来限制谐波电流，同时保护电容器不受谐波影响。

三、电压调节与稳定设备

在光伏发电系统中，当发电功率快速变化时，可能会引起电网电压波动。因此，需要通过电压调节设备来保持电网稳定。

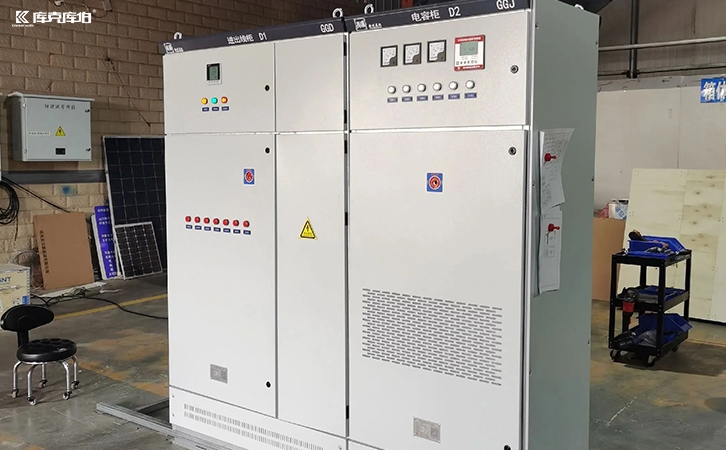

光伏配套补偿设备

综上所述，光伏配套补偿设备包括无功补偿装置、谐波治理设备、电压调节装置以及监测控制设备等。这些设备共同作用，可以改善电能质量、稳定电网电压，并保证光伏系统顺利并网运行。
