无功补偿电容器型号选择指南：关键因素与常见类型解析

返回列表来源：发布日期：2023-12-28 16:48:20【大中小】

选择「无功补偿电容器」型号时，必须综合评估电网实际电压、负载容量需求、运行环境温度以及谐波干扰等现场工况条件，从而匹配具备相应电气参数和防护等级的设备，以保障电力系统的安全稳定运行。

一、型号选择的核心考虑因素

在确定具体的设备型号前，需对现场配电系统进行详细分析，主要涉及以下几个维度：

电容器的额定容量需根据实际负载的无功需求和电网功率因数现状进行计算。容量配置过小可能无法达到预期的补偿效果，而容量过大则容易造成资源浪费或引发过电压问题。同时，电容器的额定电压必须与电网系统电压相匹配，并预留一定的安全裕度，以应对电网中可能出现的电压波动。

电网频率及谐波环境对设备运行影响显著。在存在非线性负载的工业现场，电容器需要具备相应的抗谐波能力。根据工况复杂程度，可选择具备不同抗谐波等级的型号，必要时需串联电抗器以抑制谐波放大，保障设备在复杂电能质量环境下的长期运行。

电容器在不同环境温度下的性能表现存在差异。选型时需确认设备的工作温度范围是否适应安装现场的气候或车间环境。针对高温、高粉尘或存在安全隐患的复杂工况，可优先考虑采用全干式结构或具备防爆设计的型号，以降低漏油或异常工况下的运行风险。

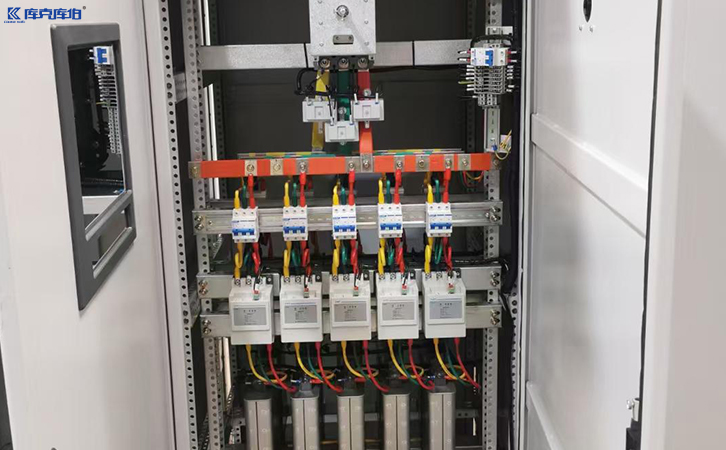

无功补偿电容器

设备自身的寄生电感会影响高频下的阻抗特性，选择寄生电感较小的型号有助于提升补偿效能。此外，针对负载变化频繁的现场，配套支持过零投切的晶闸管开关，有助于避免投切涌流对电网和电容器本身的冲击。

根据不同的电压等级和补偿需求，市场上的补偿设备主要分为以下几种类型：

低压电力电容器广泛应用于工业厂房和民用建筑的配电系统中，通常具有安装便捷的特点，并配备过压、过温等基础保护功能。高压电力电容器则主要应用于输配电网络，额定电压较高，设计用于承受特定范围内的电压冲击，且部分产品具备一定的自愈性能，有助于在局部介质击穿后恢复绝缘状态。

对于负载波动剧烈、功率因数变化明显的场景，常规的静态补偿可能无法满足需求。此时可采用动态无功补偿设备，如静止无功发生器（SVG）。这类设备能够实现毫秒级响应，根据电网负载的实时变化自动调整补偿容量，有助于维持电网电压和功率因数的稳定。

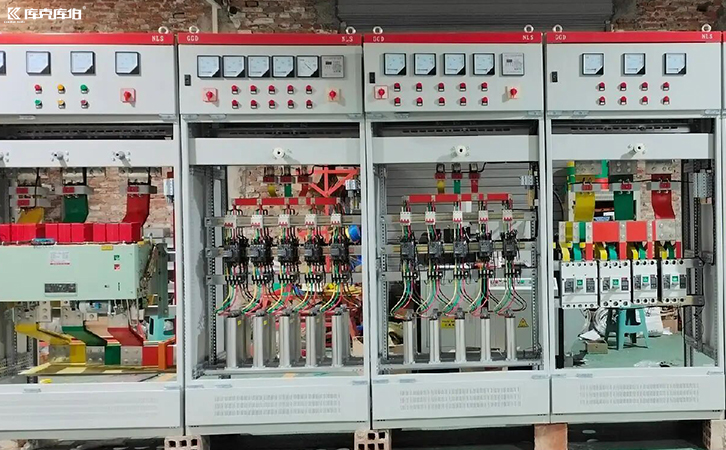

无功补偿电容器

超级电容器具有高能量密度和快速充放电的特性，其主要应用方向集中在储能系统和瞬时电源领域。在特定的电力系统中，它也可用于提供快速的瞬态无功支撑，辅助提升系统的动态稳定性。
