低压配电网电容补偿方案解析：五种常见类型与选型建议

返回列表来源：发布日期：2023-12-29 16:26:28【大中小】

低压配电网中常用的电容补偿方案主要包括静态无功补偿、纯电容补偿、动态无功补偿、滤波无功补偿以及谐波治理补偿五种类型，其核心目的在于提升配电网能效、改善电压质量并降低线路损耗。在实际应用中，合理选择和配置补偿设备，有助于优化系统运行状态。

电容补偿方案

一、低压配电网电容补偿的核心作用

在电力系统中，合理的电容补偿方案能够有效减少无用功率的传输，提高变压器的利用率。通过改善功率因数，不仅可以降低配电网的线损，还能为系统提供电压支持，从而减少因电能质量问题导致的设备异常或力调电费罚款风险。

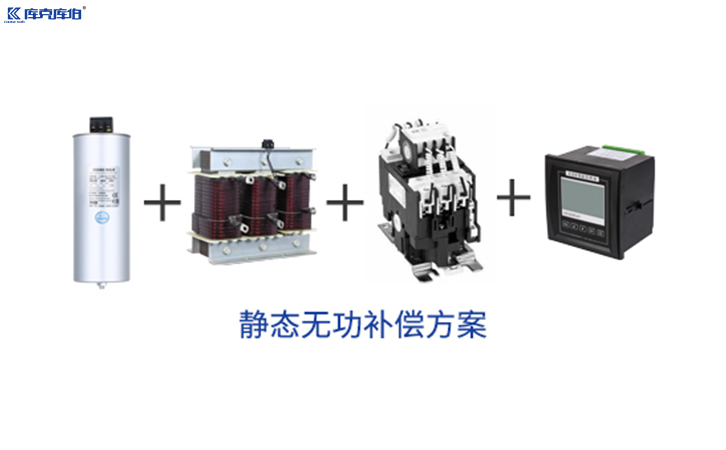

静态无功补偿通常采用传统的电力电容器专用接触器作为投切单元。控制器会根据电网的功率因数或无功功率需求，控制电容器的投入或切除。这种方式成本相对较低，但响应速度存在一定延时，较难满足系统运行方式快速变化的需求，通常适用于用电负荷相对稳定、投切不频繁的场合。

纯电容补偿一般应用于用电系统中没有明显谐波源的场景，即电流总谐波畸变率（THDi）小于等于5%的情况。当电流总谐波畸变率在5%到15%之间时，通常需要提高补偿电容的额定电压等级。该方案的优点是结构简单、易于安装，适用于系统谐波畸变很小的场所，如普通居民小区等。

电容补偿方案

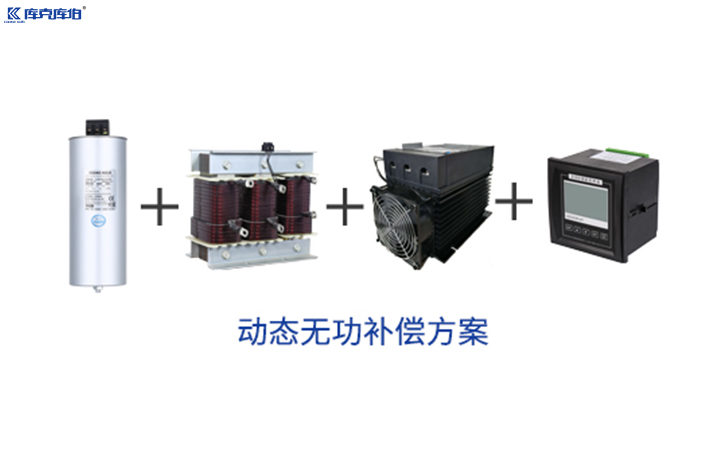

动态无功补偿采用晶闸管作为开关来投切电力电容器组。这种方式克服了传统接触器投切存在的问题，通过晶闸管过零投切技术，有效避免了电容器投入时产生的浪涌电流。由于无机械动作且补偿速度较快，动态补偿特别适用于负载波动大、投切频繁的场所。

滤波无功补偿通常是在电力电容器回路中串联滤波电抗器，这是提高功率因数且兼顾一定谐波抑制的常见方式。当用户系统负荷为连续性生产且负载变化率不高时，一般建议采用包含电力电容器和滤波电抗器的无功补偿套件进行固定补偿。

谐波治理及无功补偿方案主要用于低压配电网的综合治理。它在为电网系统提供无功补偿、提高功率因数的同时，能够对系统中的谐波进行滤除。这种方案有助于降低线路及变压器损耗，并在复杂的工业用电环境中起到电压支持的作用。
