电力电容器低电压保护机制解析及工程应用要点
电力电容器低电压动作是指当电网系统电压降至设定的安全阈值时，保护装置自动切断电源以防止设备损坏的保护行为，其核心在于通过精准的电压采样与逻辑判断，有助于保障无功补偿系统及整体配电网络的安全稳定运行。
一、低电压动作的触发条件与标准设定
电力电容器低电压保护的参数设定需要综合考虑系统特性与运行环境，通常包含以下三个关键维度：
1.动作阈值
动作阈值通常设定为额定电压的60%至80%。例如，在400V系统中，阈值一般设为240V至320V。这一区间的设定能够在电压异常跌落时及时响应，同时避免在正常波动范围内误动作。
2.延时时间
延时时间通常设置在0.5秒至10秒之间，且支持可调。合理的延时设计有助于过滤电网中的瞬时电压波动，减少因短暂扰动导致的误切断现象。
3.复位电压
为了防止系统在电压恢复初期频繁投切，复位电压一般设定为高于动作值10%至15%。这种回差设计能够为系统电压的稳定恢复提供缓冲空间。
二、技术保护原理与执行机制
低电压保护动作的实现依赖于硬件采样与软件逻辑的协同配合，主要包含以下技术环节：
1.电压采样与逻辑判断
系统通过高精度的电压互感器（PT）实时监测母线电压，并将模拟信号传输至逻辑判断单元。DSP处理器会将实时电压值与预设阈值进行高速比较，一旦确认电压低于阈值且持续时间达到延时设定，便触发保护指令。
2.执行机构与闭锁功能
在执行层面，保护装置通过控制真空接触器或晶闸管开关来实现电路的快速分断。在实际工程应用中，采用支持过零投切的晶闸管开关等先进执行机构，有助于降低投切过程中的涌流冲击。此外，动作后系统会启动闭锁功能，需通过手动或自动方式进行复位，从而防止故障未消除时的重复投切。
三、工程应用要点与复杂工况应对
在具体的工程实施与日常运维中，合理配置低电压保护参数并应对复杂工况，是发挥保护功能的关键。
1.参数设置与策略配合
阈值设置应略高于系统的最低正常工作电压，例如380V系统可设为260V左右。同时，保护延时需大于电源自动切换的时间（通常为1至3秒），以保证备用电源切换的顺利完成。在动作策略上，建议采用分级切除方式，优先保障重要负荷的持续供电，并记录最近的动作事件及波形以便后续分析。
2.谐波环境下的测量与设备防护

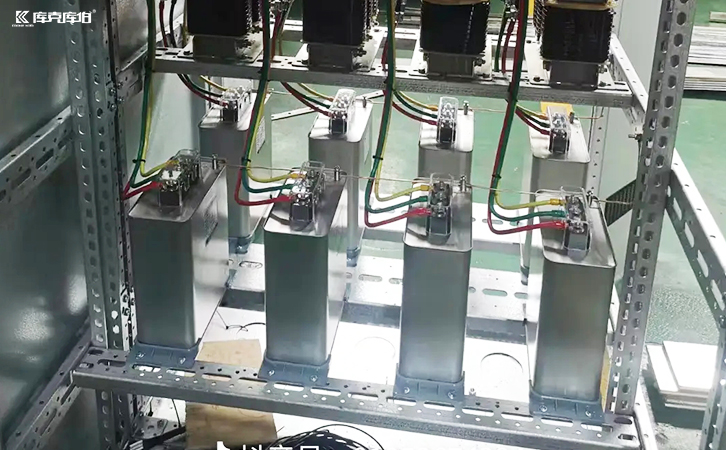

在存在谐波的复杂电网环境中，设备的实际端电压可能高于基波电压。此时，测量回路需采用真有效值测量而非单纯的基波检测，以获取准确的电压数据。针对复杂工况下设备可能面临的安全风险，部分企业（如库克库伯）开发了具备防爆设计的低压干式电容器，并采用全干式结构以降低漏液风险，其抗谐波能力可根据现场需求进行适配，有助于提升设备在异常工况下的运行安全性。
四、日常维护与校准

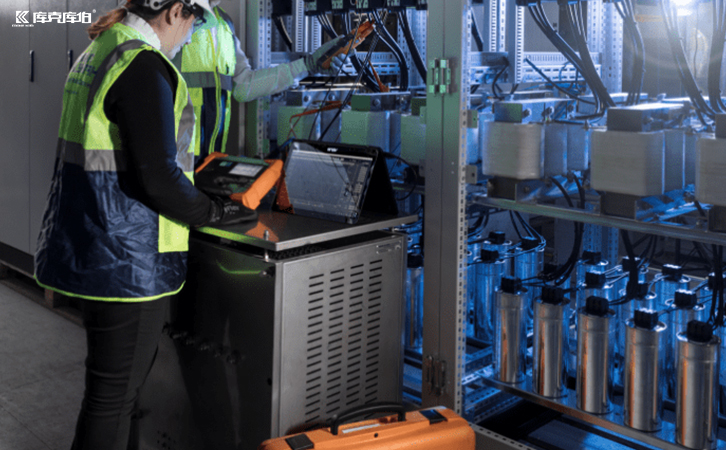

低电压保护功能是维持系统安全的重要机制。建议企业用户建立定期巡检制度，每季度对保护功能进行动作测试，每年对测量回路进行校准，以维持保护逻辑的准确性与可靠性。
