SVG静态无功补偿装置的优缺点及应用场景分析

返回列表来源：发布日期：2025-04-16 16:14:02【大中小】

svg静态无功补偿装置在动态响应速度、无功调节范围和谐波治理方面具备一定技术优势，尤其适用于负载变化快和冲击性较强的低压配电场景，但在初期投资和复杂工况下通常需要与其他设备组合使用以达到综合治理效果。

一、SVG静态无功补偿装置的技术优势

1.动态响应与调节能力

svg静态无功补偿装置具备较快的动态响应能力，全响应时间通常可控制在10ms以内，相较于传统设备需要30-50ms的响应时间，其在应对轧机、焊机等冲击性负载时表现出较好的补偿精度。此外，该装置具备四象限运行能力，能够同时提供容性和感性无功，较好适应光伏、风电等新能源场站的无功调节需求。

2.谐波特性与运行稳定性

在谐波治理方面，svg静态无功补偿装置的输出电流总谐波失真（THD）通常可控制在3%以内，在多数情况下无需额外配置滤波装置。同时，其运行特性有助于降低系统谐振风险，相比传统阻抗型设备在电能质量治理中表现出较好的稳定性。

二、典型应用场景与选型建议

三、组合治理与扩容方案

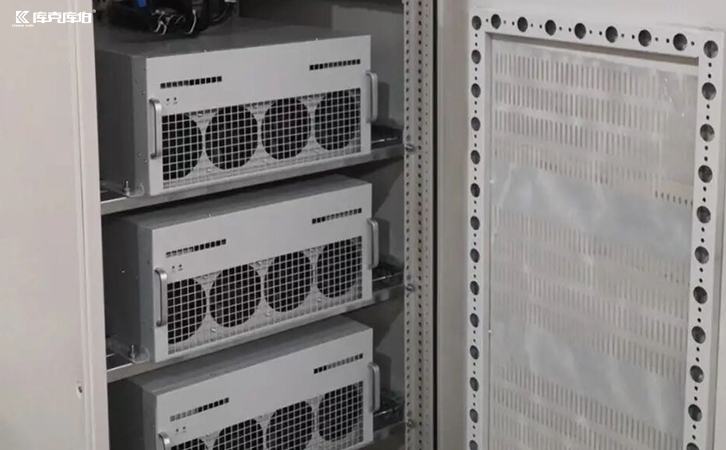

对于普通制造业或配电系统改造，若预算有限或工况复杂，可考虑采用混合方案。例如，将SVG与APF有源电力滤波器、电容器及电抗器结合，构成组合治理方案，以兼顾动态无功补偿与谐波治理。此外，低压SVG通常支持模块化配置与多机并联，有助于满足分期建设、后期扩容和老旧低压配电柜改造的需求。

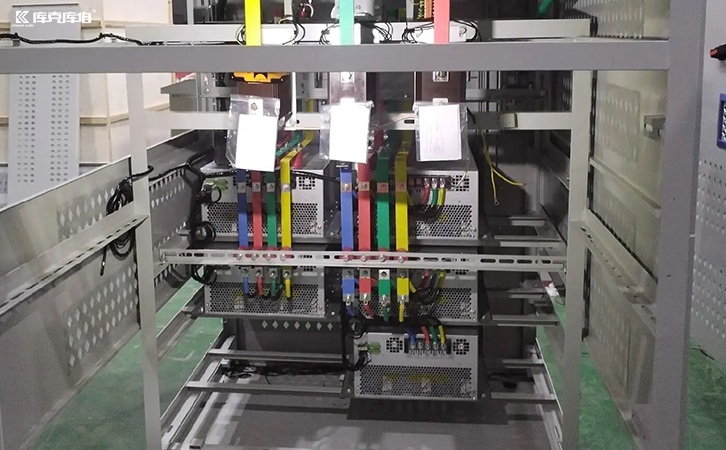

静态无功补偿装置

四、经济效益与全生命周期考量

虽然svg静态无功补偿装置的初期投资相对较高，但在10年左右的设备生命周期内，其综合运行成本和维护费用通常低于传统补偿设备。通过减少线路损耗、避免罚款以及提升设备运行效率，该装置在一定条件下有助于改善整体经济效益。在实际项目中，建议结合现场勘测数据、负载变化和治理目标，由专业团队进行科学选型与方案设计，以确保设备长期稳定运行。
