壁挂式与抽屉式APF有源滤波器的应用场景与选型指南

返回列表来源：发布日期：2025-04-16 16:16:35【大中小】

在低压配电系统的电能质量治理中，apf有源滤波器的结构选择需遵循场景匹配原则。通常而言，商业建筑、末端配电等分散治理场景优选壁挂式结构，而工业厂房、新能源电站等集中治理场合则推荐抽屉式（机架式）结构。合理的结构选型有助于提升安装适应性与运行效果。

一、壁挂式APF有源滤波器的应用优势与场景

1.结构设计与安装特点

壁挂式设备在空间利用方面具备一定优势。其紧凑型设计使得设备厚度通常控制在较小范围内，单机容量可覆盖10A、75A、100A、120A、150A等多种补偿电流等级，适合分布式治理需求。在安装便捷性上，该结构支持直接墙面挂装，无需额外配置标准配电柜体，有助于节省安装空间。此外，这类产品通常具备较强的兼容性，能够对接多类老旧柜体与配电系统，适合老旧厂区改造和既有系统升级。

2.典型应用场景

基于上述物理特性，壁挂式结构主要应用于以下场景：

商业建筑竖井：可与现有配电箱并列安装，适应狭窄空间。
老旧厂房改造：在无法新增大型配电柜的既有系统升级中，提供灵活的谐波治理方案。
分布式负载节点：例如数据中心列头柜等需要就地补偿的末端配电环境。

二、抽屉式（机架式）APF有源滤波器的技术特性与场景

1.模块化架构与运维优势

抽屉式结构主要面向集中治理需求，采用模块化架构设计。设备通常支持标准机架安装，单模块容量覆盖多种电流等级，并支持冗余配置以提升系统可靠性。在运维方面，热插拔设计有助于缩短模块更换时间，前维护结构则降低了对设备通道宽度的要求，提升了日常维护的便利性。

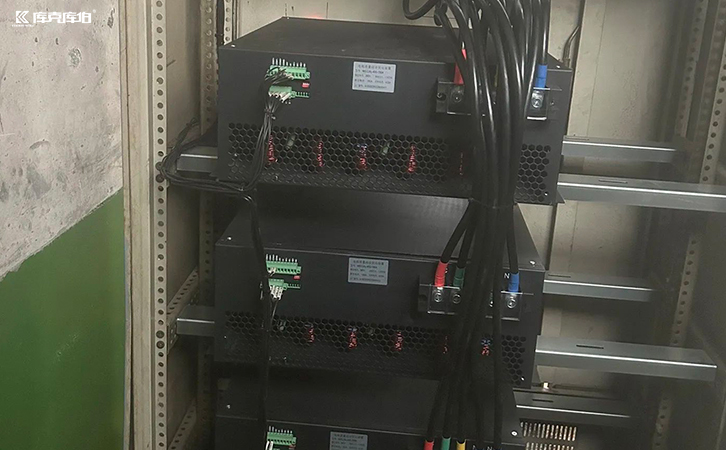

apf有源滤波器

2.核心应用领域

抽屉式结构在应对复杂高频谐波和集中补偿需求时表现稳定，常用于以下领域：

工业配电室：可与MCC柜并柜安装，治理变频器、中频炉、电焊机等设备产生的复杂高频谐波。
大型医疗设备配电系统：为精密设备提供电能质量保障，减少谐波干扰导致的异常发热或误动作。
光伏电站逆变器集群：适应新能源场站中负载波动较大的治理环境。

三、选型建议与综合治理考量

在实际选型中，除了考虑物理结构，还需结合现场系统电压、负载类型和实测谐波电流进行综合评估。对于谐波频次多变、动态波动的场景，有源治理设备凭借较快的响应速度，通常能提供较好的治理效果。

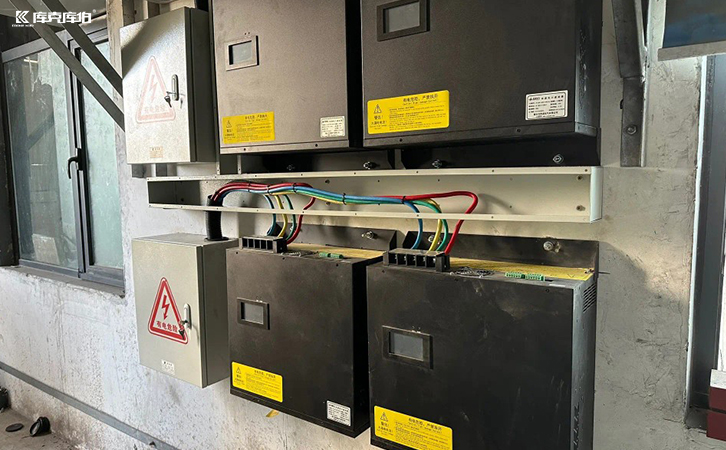

apf有源滤波器

针对部分谐波、无功和三相不平衡问题并存的复杂现场，可考虑组合治理方案。例如，将APF与动态无功补偿设备结合使用，以实现更全面的电能质量优化。具体的设备配置与结构选择，建议结合现场实际工况与治理目标进行针对性设计。
