APF有源滤波器模块由哪些部分组成？核心架构与功能解析

返回列表来源：发布日期：2025-04-15 16:17:26【大中小】

apf有源滤波器模块主要由功率变换单元、控制处理单元以及接口与辅助单元三大核心部分构成，通过协同工作实现对复杂动态谐波的实时检测与补偿。在工业电能质量治理中，有源滤波技术能够应对频次复杂且动态变化的谐波问题，有助于降低设备因谐波长期超标导致的绝缘老化或频繁损坏风险，其内部模块的精密设计是影响整体谐波治理效果的重要因素。

一、功率变换单元：电能转换与执行核心

功率变换电路是执行谐波补偿电流输出的关键部分，通常包含以下设计：

1.IGBT桥臂与直流母线

每相通常由两个IGBT组成半桥结构，开关频率一般设计在8kHz至20kHz之间，以满足动态响应需求。直流母线侧采用电解电容组配合薄膜电容，这种组合有助于抑制高频纹波，维持直流侧电压稳定。

2.缓冲电路与散热系统

为了降低开关过程中的过电压风险，通常会配置RC吸收网络作为缓冲电路。在散热方面，系统会将基板温度控制在85℃及以下，这有助于维持功率器件在合理温度范围内稳定运行。

二、控制处理单元：智能检测与运算中枢

控制处理单元负责实时计算并生成补偿指令，是模块的智能中枢：

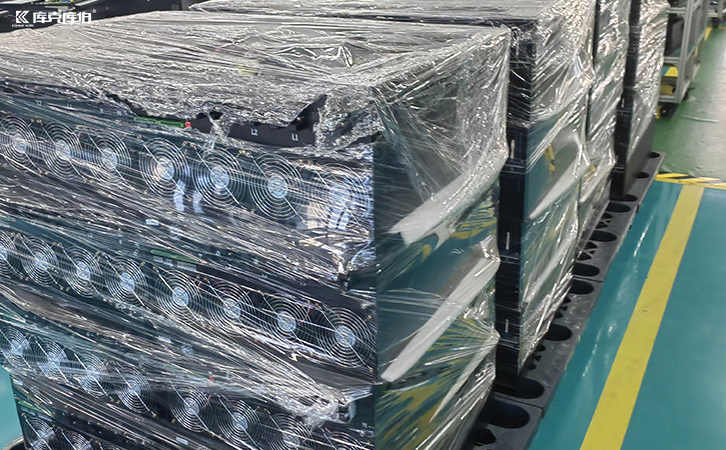

apf有源滤波器模块

1.主控DSP与谐波检测

主控芯片常采用TI C2000系列DSP，运算能力通常在150MIPS及以上，用于实现瞬时无功理论计算。在谐波检测方面，通过同步采样ADC进行128点/周波的FFT（快速傅里叶）分析，以准确提取谐波分量。

2.PWM生成与多重保护

系统基于空间矢量调制技术生成PWM波，这种调制方式通常有助于降低约15%的开关损耗。同时，模块配备了多重保护电路，包括过流保护（通常设定在2倍额定值及以上）和过温保护（90℃及以上），以提升设备运行的安全性。

三、接口与辅助单元：数据交互与系统保障

辅助单元负责外部信号采集、状态显示与系统通信，保障模块与整体电网的顺畅交互：

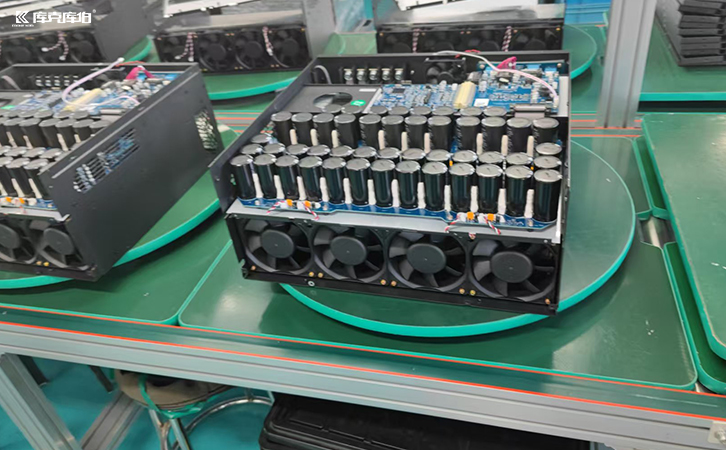

apf有源滤波器模块

1.传感器与人机交互

电流互感器（CT）传感器通常具备0.2级精度，带宽覆盖0至5kHz（-3dB），以保证信号采集的准确性。人机界面多采用7寸触摸屏，可实时显示21项运行参数，方便运维人员查看设备状态。

2.通信接口与电源模块

通信方面，通常配置双路RS485以及光纤以太网接口，并支持IEC61850等标准通信协议，便于接入综合自动化系统。电源模块支持85V至264VAC宽范围输入，隔离电压通常大于等于4kV，以适应复杂的现场电网环境。

总结与选型建议

综上所述，apf有源滤波器模块通过精密的功率变换、智能控制与完善的接口设计，为工业谐波治理提供了重要的技术支撑。在实际选型时，建议重点关注功率器件的类型与参数、控制算法的版本与响应速度，以及模块的扩展能力，从而更好地匹配现场电能质量治理的具体需求。
