静止无功发生器SVG与SVC的技术差异解析

返回列表来源：发布日期：2025-04-14 16:37:42【大中小】

在动态无功补偿领域，静止无功发生器svg与静止无功补偿器svc是两种完全不同的技术路线。但常常有用户将二者相提并论，那么svg与svc的技术差异体现在何处？

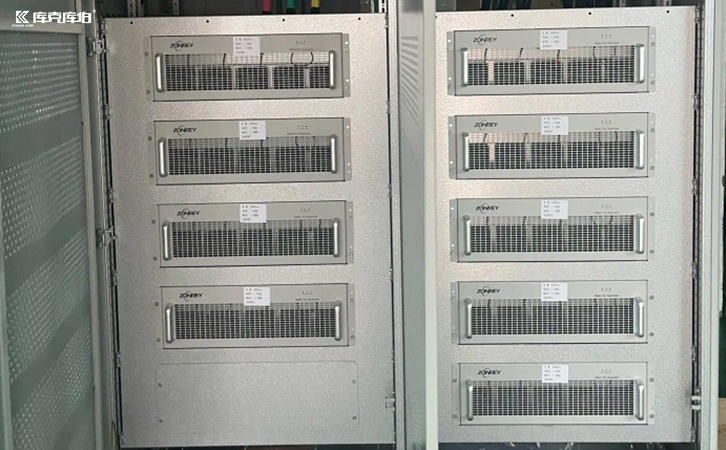

静止无功发生器svg

一、核心技术原理差异

静止无功发生器svg采用全控型电力电子器件（igbt）构成的电压源逆变器，通过产生幅值和相位可控的交流电压实现无功调节。其核心优势在于：

1、响应速度极快（10ms）；

2、可同时输出容性和感性无功；

3、不依赖电网电压独立工作。

相比之下，svc本质上是阻抗型设备，通过调节晶闸管控制电抗器（tcr）或晶闸管投切电容器（tsc）的等效阻抗来改变无功输出。其工作特性受电网电压影响显著，响应速度通常在20-40ms。

二、谐波特性对比

静止无功发生器svg采用pwm调制技术，输出电流谐波含量极低（thd3%），无需额外滤波装置。而传统svc装置中的tcr会产生大量谐波（特征谐波为5、7、11、13次），必须配置多重滤波支路，不仅增加占地面积，还会引入谐振风险。

三、动态性能表现

在冲击性负载场合，静止无功发生器svg展现出显著优势：

1、全响应时间10ms（svc为30-50ms）；

2、无功输出可连续平滑调节（svc为阶梯式变化）；

3、低电压条件下仍能满容量输出（svc输出能力与电压平方成正比）。

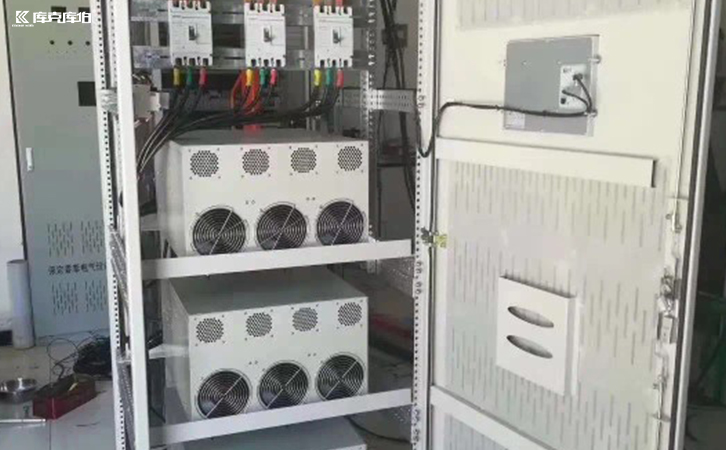

静止无功发生器svg

静止无功发生器svg与svc是两代不同的无功补偿技术，前者在响应速度、谐波特性、低电压穿越等方面具有压倒性优势。对于电能质量要求严苛的场合，静止无功发生器svg是必然选择；而在负荷波动平缓的普通工业场景，经改造的svc仍具成本优势。
