串联电抗器与并联电抗器的区别及选型建议
串联电抗器与并联电抗器没有绝对的优劣之分，其应用效果取决于具体的电力系统需求和电能质量治理目标。通常而言，串联电抗器在限制合闸涌流、抑制特定次谐波以及保护补偿设备方面更具优势，而并联电抗器则在吸收容性无功功率、调节系统电压和改善功率因数方面表现更佳。在实际配电系统改造或新建项目中，需结合现场负载特性与治理目标进行合理选型。
一、串联电抗器的工作原理与应用场景

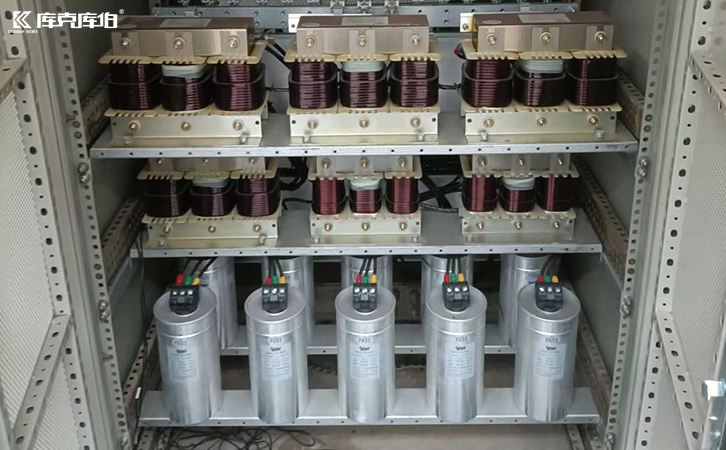

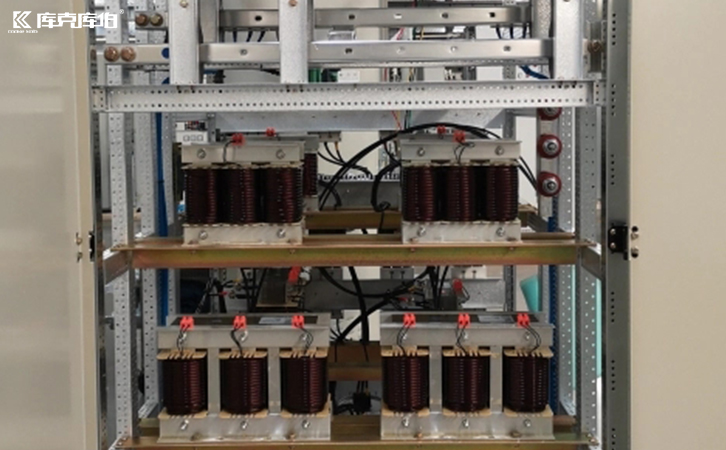

串联电抗器通常与电容器串联连接在电路中。这种连接方式的主要作用是限制电容器合闸时的涌流，以及抑制电网中的高次谐波。在存在大量非线性负载（如变频器、整流器等）的工业场景中，电网谐波干扰较为严重，配置合适的「串联电抗器」可以有效避免谐波放大，保护电容器及其他敏感设备，从而保障无功补偿系统的稳定运行。此外，它在一定程度上有助于控制电流并提高局部电压的稳定性。不过，串联连接方式通常会占用较大的物理空间，且可能带来一定的有功损耗，初期投资成本相对较高。
二、并联电抗器的特点与适用工况
并联电抗器则是将电抗器并联接入电力系统，主要用于吸收系统的容性无功功率。在长距离输电线路或电缆较多的配电网络中，系统往往存在容性无功过剩的问题，导致电压升高。并联电抗器能够有效补偿这部分无功，改善功率因数，并缓解电压波动。与串联方式相比，并联电抗器通常占地面积较小，无功损耗较低，整体投资成本也相对可控。但其局限性在于对电流的直接控制能力较弱，在复杂谐波环境下的电压稳定性调节能力不如串联方式。
三、如何根据配电系统需求进行选型
在选择电抗器连接方式时，必须对配电系统的实际工况进行全面评估。如果系统的主要痛点是谐波干扰严重、电容器频繁损坏或合闸涌流过大，应优先考虑串联方式；如果系统的主要问题是容性无功过剩、电压偏高或需要吸收无功，则并联方式更为合适。
