谐波治理设备与滤波补偿设备的核心区别及选型建议

返回列表来源：发布日期：2024-05-17 15:55:38【大中小】

在配电系统电能质量治理中，谐波治理设备与滤波补偿设备的核心区别在于，前者主要用于滤除电网中的谐波成分以改善电能质量，而后者主要用于补偿无功功率以提升系统功率因数。在实际应用中，两者的工作原理、应用场景和安装位置各有侧重，企业需根据现场负载特性与电能质量数据进行合理选型。

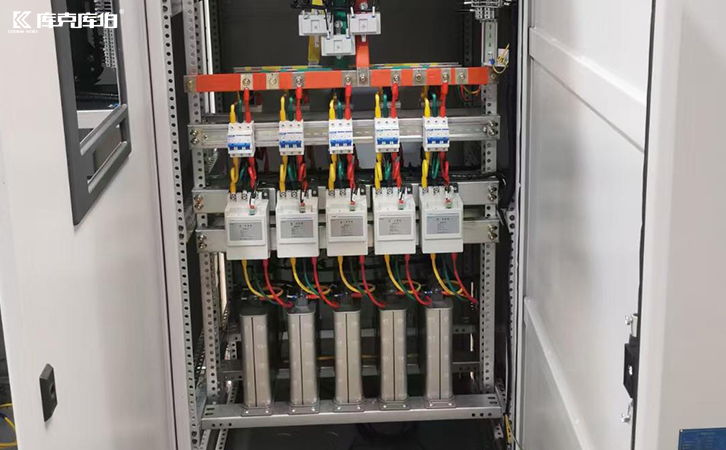

滤波补偿装置

一、核心功能与应用场景的区别

1.谐波治理装置：专注改善波形失真

电网中的谐波是指频率为50Hz基波以外的频率成分，通常由变频器、整流器等非线性电气设备带入电网。谐波会造成电压和电流波形失真，长期超标可能击穿设备绝缘或干扰电路板正常工作。相关治理设备通过采用有源滤波（APF）或无源滤波等技术手段，能够有效滤除电网中的谐波成分，使波形恢复正常，从而保障电力系统的稳定运行。在存在复杂谐波干扰的场景中，合理配置谐波治理装置是改善电能质量的重要环节。

2.滤波补偿装置：专注提升功率因数

当电网中存在大量非线性负载或冲击性负载时，往往会造成系统无功功率需求增加，导致功率因数下降，进而影响电力系统的运行效率并可能引发力调电费罚款。相关补偿设备主要通过电容器、电抗器或动态无功补偿设备（如SVG）等元件，补偿电网中的无功功率，提高功率因数。通过部署滤波补偿装置，企业可以有效降低变压器与线路损耗，提升整体用电效率。

二、工作原理与安装位置的差异

1.技术原理的不同

谐波治理设备多通过检测系统谐波电流，并注入幅值相等、方向相反的补偿电流（有源方式），或通过LC调谐回路（无源方式）来吸收特定频次的谐波。而滤波补偿设备则侧重于无功功率的吞吐，传统电容柜通过分级投切提供基础无功，SVG等动态设备则支持毫秒级响应，实现连续无级调节，更适配负载波动剧烈的场景。

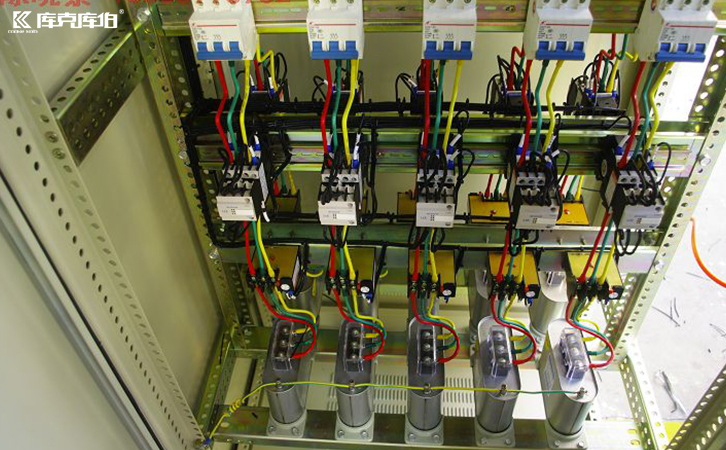

谐波治理装置

2.安装位置的考量

在安装位置上，两者也有所不同。谐波治理设备一般安装在产生谐波的负载前端、电力变压器的低压侧或配电柜中，以就近滤除谐波，防止其污染上级电网。滤波补偿设备的安装位置则需根据系统无功分布和补偿目标来确定，既可安装在电力变压器的高压侧进行集中补偿，也可安装在低压侧母线或特定车间配电柜中进行就地补偿。针对特定工况，科学配置谐波治理装置与补偿设备的安装节点，有助于发挥设备的最佳性能。
