谐波问题成因分析与电能质量测试在配电系统中的重要性
谐波污染是影响现代电力系统电能质量的主要因素之一，通过系统的电能质量测试精准定位谐波源并评估治理效果，是维护配电系统安全、稳定与高效运行的关键前提。随着电力电子设备和非线性负载的广泛应用，电网中的谐波问题日益凸显，不仅可能降低供电可靠性，还可能增加系统能耗与设备维护成本。
一、谐波问题的核心成因与常见来源
谐波通常指电网电压或电流中频率为基波整数倍的分量。在现代工业制造、新能源、商业建筑等场景中，谐波主要由以下几类设备在运行过程中产生：
非线性负载与电力电子设备：如变频器、整流器、UPS、充电桩、光伏逆变器、中频炉、伺服驱动等。这类设备在电能转换过程中容易产生复杂的高频谐波。
磁性元件：变压器、电动机等在非线性磁化条件下运行时，也可能向电网注入谐波分量。
冲击性负荷：在冶金、重工等场景中，负载的快速变化可能引发电压波动与闪变，同时伴随谐波干扰。
二、谐波对配电系统与用电设备的潜在影响
若谐波问题未得到及时关注与治理，可能对配电系统及终端设备产生多方面的不良影响：
增加设备故障风险：谐波可能干扰或损坏PLC、传感器、精密仪表、伺服系统等敏感设备，引发设备乱码、异常跳闸或误报警。
加速线路与设备老化：谐波电流会导致变压器发热、线路损耗增加，加速绝缘材料老化，甚至引发补偿柜频繁投切或异常损坏。
影响系统经济性：谐波与无功不足、三相不平衡等问题叠加时，可能导致功率因数偏低或波动，进而增加力调电费压力与后期运维成本。
三、开展电能质量测试的核心价值

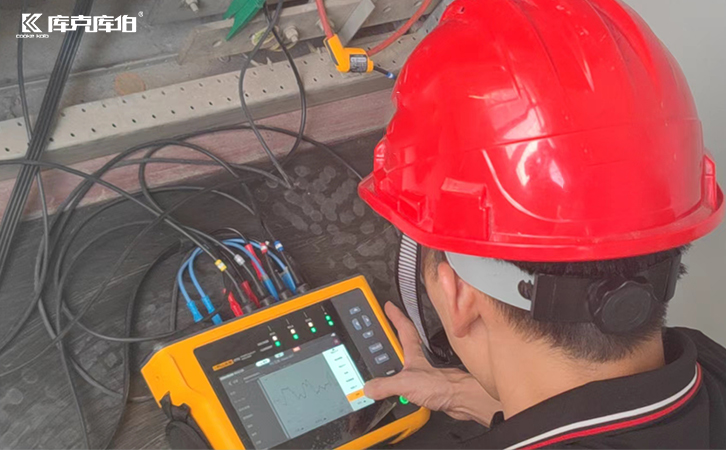

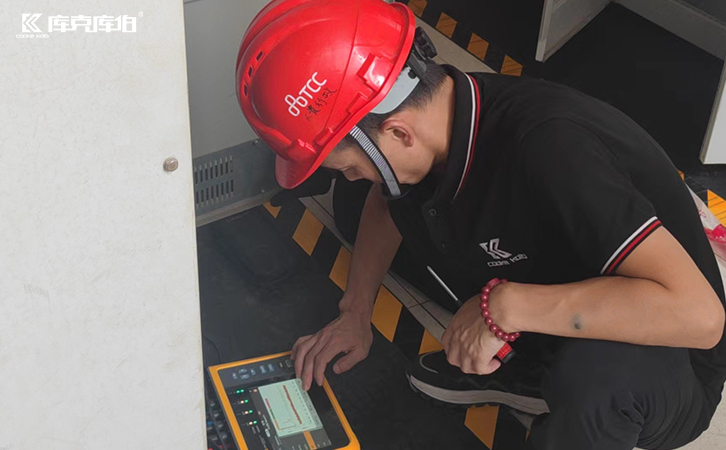

面对复杂的用电环境，开展专业的「电能质量测试」是评估系统运行状态、制定有效治理方案的基础步骤。其核心价值体现在以下几个方面：
精准识别与定位谐波源：通过测试可以量化谐波电流与谐波电压的分布及频谱特征，帮助技术人员定位主要谐波源，并识别潜在的谐波共振风险。
辅助验证系统合规性：测试数据可用于验证配电系统是否符合IEEE 519、IEC 61000-3-2等相关国际或国家标准，有助于避免因电能质量超标带来的合规风险或接入限制。
评估治理设备的运行效果：在安装APF（有源电力滤波器）、SVG（静止无功发生器）或无源滤波设备后，测试能够验证其实际补偿与滤波效果，有助于将谐波控制在安全合理的范围内。
提升供电可靠性：定期测试有助于提前发现电压闪变、电压偏移等潜在问题，降低因供电异常导致的非计划停机概率。
四、基于测试数据的综合治理方案建议
配电系统中的电能质量问题往往具有复杂性，单一设备不一定适合所有场景。基于测试数据，可采取针对性的治理策略：
以谐波治理为主：对于谐波频次多变、多频次叠加或动态波动的场景，通常建议评估APF有源滤波方案。APF主要治理谐波电流，同时可同步抑制谐波电压，相较于仅能滤除固定频次的无源方案，其适应性更广。
以无功补偿与电压稳定为主：对于无功波动大、负载变化快的场景，可评估SVG方案。SVG具备无级快速调节能力，有助于平滑稳定功率因数，改善三相不平衡问题。
综合问题并存场景：当现场同时存在谐波干扰、无功不足与三相不平衡时，可结合APF、SVG及电容电抗形成组合治理方案。在方案设计与设备选型时，需充分结合现场并网要求、负载特性及空间条件，避免因选型偏差导致补偿不足或谐波放大。
通过科学的分析与定期的监测，企业能够更清晰地掌握配电系统的健康状况，从而采取合理的优化措施，提升电能资源的利用效率与电网运行的整体稳定性。
