无功补偿控制器在低压配电系统中的核心作用与应用解析

返回列表来源：发布日期：2024-11-22 16:14:22【大中小】

无功补偿控制器在低压端的主要作用是通过对无功功率的动态监测与精准控制，优化电力系统运行效率、稳定电压并改善整体供电质量。在低压配电网络中，电流的质量与稳定性直接影响用电设备的运行状态，而合理配置控制设备是提升电能质量的关键环节。

一、无功补偿控制器在低压端的核心功能

通过实时监测电网的功率因数，「无功补偿控制器」能够在数值低于设定阈值时，自动指令电容器或电抗器等补偿设备进行投切。这一过程有助于提高系统功率因数，减少无功功率在电网中的无效流动，从而在一定程度上降低线路损耗和变压器损耗。

无功功率的供需失衡会导致电压波动：无功不足易引起电压下降，而无功过剩则可能导致电压升高。控制设备通过动态调节无功补偿量，有助于维持低压端电压的相对稳定，减少因电压剧烈波动引发的设备运行异常或损坏风险。

部分具备高级分析功能的控制器可集成谐波检测模块，评估系统中的谐波含量，并协同滤波电抗器或有源滤波装置进行投切控制。这种协同机制有助于减小谐波对敏感设备的干扰，提升设备运行的可靠性并延长其使用寿命。

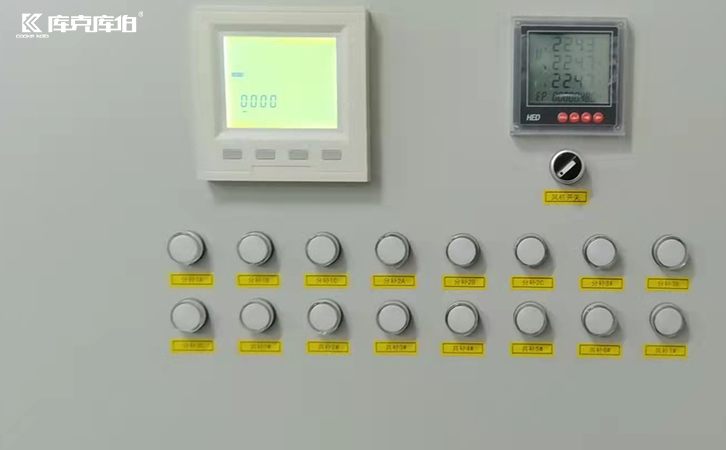

无功补偿控制器

在低压端应用中，常面临电焊机、电梯、机械加工设备等工作周期短、负荷变化快的场景。具备快速响应能力的控制装置能够敏锐感知负载波动，实时调整无功补偿输出，尽量避免系统出现频繁的过补偿或欠补偿现象。

通过有效补偿无功功率，可以减轻变压器和配电线路的无功负担，使其容量更多地用于传输有功负载。这有助于提升现有供电设备的带载能力和综合利用率，延缓设备扩容需求。

在实际的低压配电场景中，单一的补偿设备往往难以应对复杂的电能质量问题。针对无功不足、功率因数偏低、谐波干扰及三相不平衡等综合问题，通常需要结合现场检测数据与配电结构制定系统化方案。

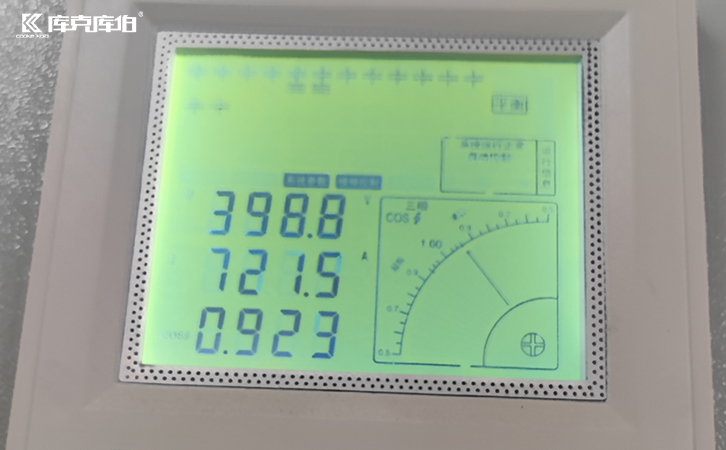

无功补偿控制器
