电力系统无功补偿中电容器与电抗器的常见搭配方案解析

返回列表来源：发布日期：2023-07-24 16:09:45【大中小】

在电力系统中，电容器与电抗器的合理搭配是实现高效「无功补偿」的重要环节，具体方案需根据系统的功率因数状态、负载波动特性及网络结构进行针对性选择。通过科学配置这两种设备，有助于改善系统的电气性能并提升整体电能质量。

一、电容与电抗在无功调节中的基础作用

在无功调节过程中，电容器和电抗器扮演着不同的角色。电容器主要用于向系统提供容性无功功率，以补偿感性负载带来的无功消耗；而电抗器则主要用于吸收系统中多余的无功功率，或在特定回路中起到限制涌流和抑制谐波的作用。两者的选型与搭配会直接影响补偿系统的运行效果与稳定性。

二、常见的电容电抗搭配方案

根据配电系统的具体特点与治理需求，常见的设备搭配方案主要包括以下几种类型：

1.单一设备补偿方案

单一电容器补偿方案通常适用于功率因数偏低且负载相对稳定的场景，通过投入电容器提供无功支持，有助于提高系统功率因数。相对地，单一电抗器补偿方案多用于功率因数偏高（如存在大量容性负载或长电缆线路）的情况，通过电抗器吸收多余无功来调节电压。这两种方案结构相对简单，但在面对负载剧烈波动时，其调节灵活性可能存在一定局限。

无功补偿

2.混合与并联补偿方案

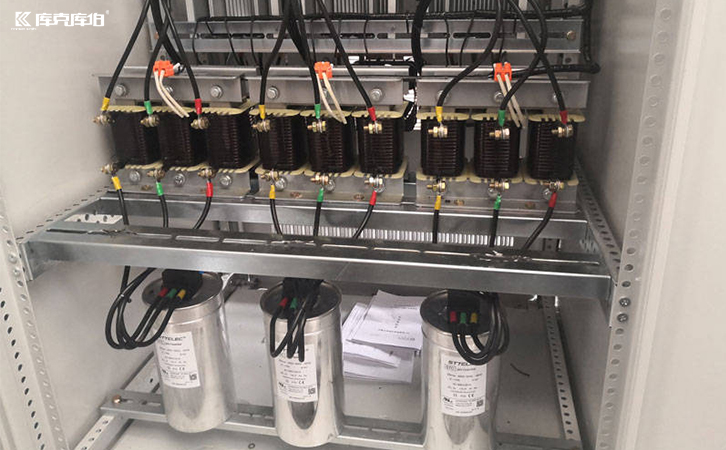

当系统功率因数波动较大或需要双向灵活调节时，电容电抗混合补偿方案是常见的选择。通过同时配置电容器和电抗器，系统可以根据实时工况投切相应设备，以适应负载的变化。并联电容电抗补偿方案则广泛应用于变电站或工业用电系统中，设备并联接入母线，有助于在局部节点实现无功功率的就地平衡。

3.串联补偿与谐振治理方案

在长距离输电线路中，串联电容电抗补偿方案有助于改善线路的电压分布并降低传输损耗。此外，针对系统中可能存在的谐波问题，还会采用串联谐振或并联谐振补偿方案（如LC无源滤波回路），通过特定参数的电容与电抗串联，在滤除目标频次谐波的同时提供一定的无功支持。

无功补偿

二、结合现代电能质量设备的综合方案

随着工业负载的复杂化，传统的电容电抗组合在某些动态场景下可能面临响应速度的挑战。例如，针对冲击性或变频类负载产生的快速动态无功，传统电容柜的分级投切可能存在延时，此时可考虑引入SVG静止无功发生器进行连续调节。若系统中同时存在谐波超标问题，还可将APF有源滤波器与电容电抗设备组合使用。

库克库伯电气在电能质量治理领域提供低压干式电容器、电抗器、无功补偿柜以及SVG、APF等综合产品。在实际项目中，设备的选型需要结合现场检测数据、无功容量需求及负载波动情况进行参数配置。通过前期的现场勘测与负载分析，有助于为用户定制更契合实际工况的电容电抗搭配及综合电能质量治理方案。
