逆变电焊机投入滤波电抗器的作用与电能质量优化建议

返回列表来源：发布日期：2023-07-21 15:30:57【大中小】

逆变电焊机投入滤波电抗器的主要意义在于滤除系统内的高次谐波、改善功率因数，并抑制高频电压波动对周边电气设备的干扰，从而提升焊接设备的运行稳定性与整体电能质量。

一、逆变电焊机运行面临的电能质量挑战

逆变电焊机作为高频开关电源，通过高频逆变器将直流电转换为交流电。在实际运行中，其高频开关特性会导致电流波形偏离纯正弦波，进而产生高次谐波电流。同时，设备工作时的频繁启停和负载变化容易引起母线电压的高频波动。这些问题不仅会影响电焊机自身的性能表现，还可能对同一电网下的其他设备造成不利影响。

二、投入滤波电抗器的核心作用

1.改善功率因数与降低电网负荷

由于谐波电流的存在，逆变电焊机接入电网后往往会导致系统功率因数下降。投入滤波电抗器有助于限制电流中的谐波成分，使设备产生的总谐波电流得到合理控制。这在一定程度上能够改善系统的功率因数，减少无功损耗，从而降低对电网的整体负荷压力。

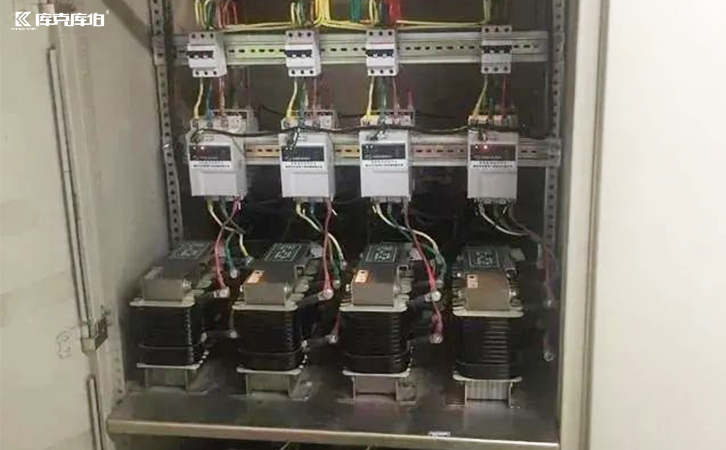

滤波电抗器

2.抑制谐波干扰与保护周边设备

谐波电流在电网中传输时，容易对周围的敏感电气设备产生电磁干扰，可能导致设备运行异常或加速老化。通过配置滤波电抗器，可以限制逆变电焊机向电网注入的谐波电流，降低对其他设备的干扰风险，为厂区内的电气系统提供更稳定的运行环境。

3.平抑母线电压的高频波动

逆变电焊机的高频开关动作会引发电网母线电压的高频波动。合理投入滤波电抗器能够协助滤除部分高频波动成分，平抑电压波动幅度，有助于维持供电电压的相对稳定，保障焊接工艺的质量与设备的正常使用。

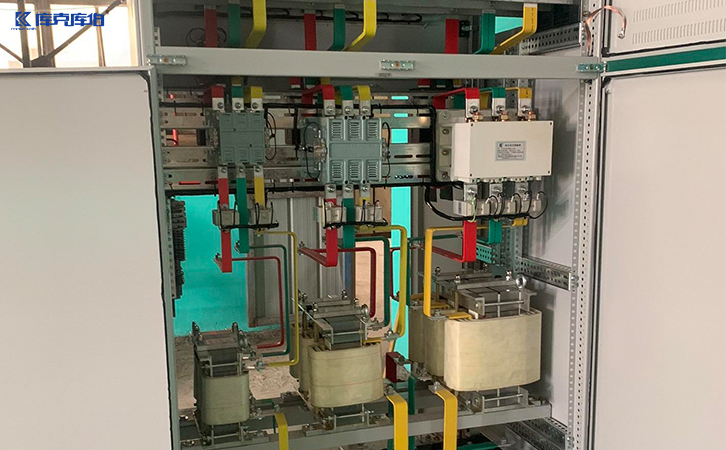

滤波电抗器

4.滤波电抗器的选型与综合治理方案

在工业制造、冶金、化工等用电场景中，除了逆变电焊机，变频器、整流器等非线性负载也会带来类似的电能质量问题。针对不同厂区的新建或改造项目，单一设备有时难以完全匹配复杂的现场需求。库克库伯电气在电能质量综合治理方面积累了相关经验，提供包括电抗器、低压干式电容器、APF有源滤波器及SVG静止无功发生器等产品。在实际应用中，电抗器可作为独立组件使用，也可与APF、无功补偿柜等设备组合，形成针对性的治理方案。为确保治理效果，选型与参数配置通常需要结合现场电能质量检测数据、负载特性、配电结构及具体治理目标进行综合评估，从而为工业场景提供定制化的电能质量优化支持。
