无功补偿控制器预防短路现象的综合措施与技术解析

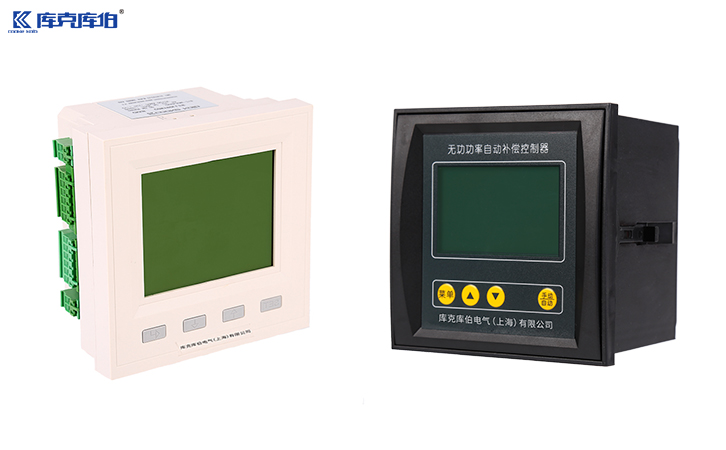

无功补偿控制器通过配置短路保护元件、实时监测电气参数、优化电容器投切策略、抑制过电流冲击以及治理系统谐波等综合措施，有助于降低电力系统中的短路风险并保障设备的安全运行。在电力系统中，短路现象会对各类电气设备造成严重损害，作为集中控制电容器投切的核心设备，无功补偿控制器的运行状态直接关系到整个配电网络的稳定性。因此，采取科学合理的防护手段是电能质量治理中的重要环节。
一、短路对电力系统及补偿设备的潜在影响
短路故障会导致电流瞬间激增，不仅可能烧毁线路和用电设备，还会对无功补偿装置造成严重的损坏。如果补偿设备在短路时未能及时隔离故障，可能会牵连系统中的其他敏感设备，扩大停电范围或引发更严重的电气事故。
二、无功补偿控制器预防短路的核心措施
1.配置硬件短路保护元件
在硬件设计上，系统应具备基础的短路保护功能，以便在故障发生时快速切断电路。常见的保护措施包括安装快速熔断器和自动断路器。快速熔断器能够在短路电流达到危险阈值前迅速熔断，从而保护补偿设备；自动断路器则可以在检测到异常大电流时自动跳闸，切断电源，防止设备因短路而受损。
2.实施实时电流与电压监控
无功补偿控制器需要对配电系统的电流和电压进行持续监测，以判断系统是否处于正常工况。当检测到电流过载、电压异常波动等情况时，控制器能够及时发出报警信号，并执行相应的保护动作，防止异常状态进一步演变为短路故障。
3.优化电容器组投切策略
电容器的频繁或快速投切容易产生较大的电流冲击，增加短路隐患。采用合理的投切策略有助于缓解这一问题。例如，设置延时投切可以避免设备受到瞬间电流冲击；采用分段投切则能避免一次性投入大容量电容器。此外，结合先进的投切技术，如库克库伯电气采用的晶闸管开关，支持过零投切，避免产生投切涌流，从而在源头上降低因电流冲击引发的短路风险。
4.抑制投切过程中的过电流冲击
在电容器组重新投入运行时，可能会产生较大的过电流。为了抑制这种冲击，通常会在电容器回路中串联投切电抗器，以限制合闸涌流。同时，部分控制器具备软启动或软关断功能，能够平滑地调节电流变化率，防止电流瞬间突变对设备绝缘造成破坏。
5.加强系统谐波治理与抑制
电网中的谐波会加重电气设备的电流负担，导致设备过热、绝缘老化甚至引发短路。为了减少谐波引发的电气故障，可以加装滤波电抗器来吸收高次谐波。针对谐波、无功和三相不平衡并存的复杂工况，库克库伯等品牌通常会建议采用组合治理方案，例如将 APF（有源滤波器）、SVG（静止无功发生器）与电容电抗设备结合使用。APF 侧重于谐波治理，SVG 侧重于动态无功补偿，而电容电抗则提供基础无功补偿，这种协同配置有助于改善整体电能质量，降低谐波导致的短路概率。
总结
综合应用硬件保护、实时监测、智能投切与谐波治理等手段，能够多维度降低配电系统发生短路的可能性。在实际项目中，结合现场负载特性与电能质量检测结果，选择适配的无功补偿控制器及综合治理方案，有助于提升电力系统的运行可靠性与设备使用寿命。
