无功补偿控制器“高采低补”原理解析与应用场景

返回列表来源：发布日期：2025-02-25 15:52:03【大中小】

“高采低补”是指「无功补偿控制器」通过高压侧采集电压和电流信号，并在低压侧执行无功补偿的一种工作方式。这种模式在工业与商业配电系统中较为常见，能够兼顾系统整体无功需求的准确监测与低压侧补偿设备的经济性及维护便利性。

一、高压采样与低压补偿的具体含义

1.高压采样

高压采样是指控制器从高压侧（如10kV或6kV）采集电压和电流信号。这种方式的主要目的是有助于更准确地反映整个配电系统的整体无功需求，从而尽量避免因低压侧负载分布不均或采样点局限而导致的计算误差。

2.低压补偿

低压补偿则是指控制器根据高压侧获取的采样数据，在低压侧（通常为0.4kV）进行实际的无功补偿操作。由于低压补偿设备（如并联电容器、低压SVG等）在采购成本、安装条件以及后期维护方面通常具备一定优势，因此在低压侧集中或就地补偿是较为普遍的工程选择。

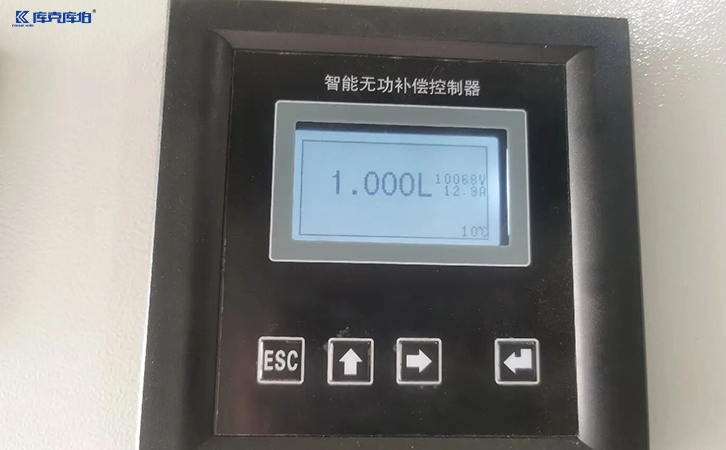

无功补偿控制器

二、“高采低补”的工作流程

在实际运行中，该工作方式通常包含以下几个步骤：

信号采样：控制器从高压侧实时采集电压和电流信号，并据此计算系统的无功功率和功率因数。
数据分析：根据计算结果与设定的目标功率因数，判断当前系统是否需要进行无功补偿以及具体的补偿容量。
投切控制：若确认需要补偿，控制器会发出指令，投切低压侧的电容器组或调节低压动态无功补偿设备，以调整系统无功功率，改善功率因数。

三、采用该工作方式的优势

监测准确性：高压侧采样有助于宏观掌握系统整体的无功缺额，减少局部负载波动对整体判断的干扰。
经济实用性：低压侧补偿设备的制造与安装成本相对较低，且日常巡检和维护更为便捷。
配置灵活性：低压侧补偿可以根据负载的实际变化情况，灵活调整补偿容量和投切策略。

四、典型应用场景与低压治理方案

“高采低补”模式广泛应用于高压供电、低压负载的场所，如各类制造工厂、大型商业建筑、办公楼以及部分变电站的配电环节。

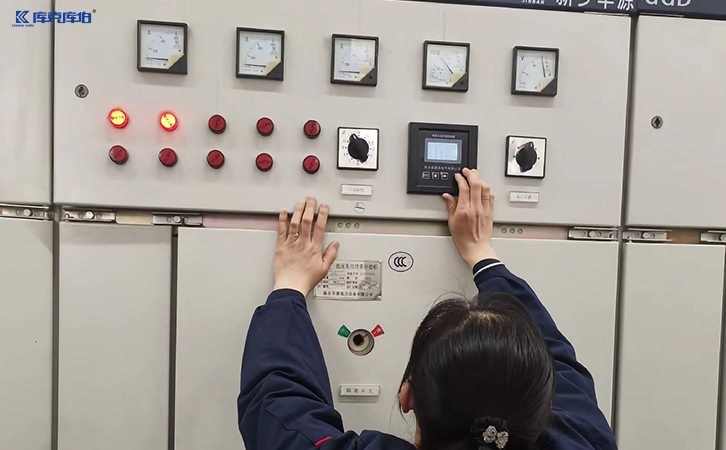

无功补偿控制器

在这些0.4kV低压配电场景中，除了传统的电容器补偿，还可以结合现场具体的电能质量状况进行综合治理。例如，在库克库伯等品牌提供的低压无功补偿与电能质量治理方案中，针对负载变化较快或无功波动明显的工况，可配置低压SVG静止无功发生器进行动态补偿；若现场同时存在谐波或三相不平衡问题，则可能结合APF有源电力滤波器与电容电抗器，形成组合治理方案。具体的设备选型与容量配置，通常需要依赖专业的现场勘测、负载分析及无功容量评估，以确保补偿设备在复杂工况下稳定运行。
