电力补偿电容器的频率特性解析与谐波治理建议

返回列表来源：发布日期：2025-02-26 15:14:57【大中小】

电力补偿电容器的频率特性主要表现为其阻抗随系统频率的变化而改变，频率越高阻抗越小。在电力系统功率因数补偿中，了解这一特性有助于评估补偿效果，并防范高频和谐波环境可能引发的谐振与设备损耗问题。

一、阻抗与频率的反比关系

电容器的阻抗由公式Zc=1/(jωC)决定，其中角频率ω=2πf。由此可知，电容器的阻抗与频率成反比。当系统频率升高时，电容器呈现的阻抗会相应减小；反之，频率降低时阻抗增大。这一物理特性是理解其在复杂电网环境中运行表现的基础。

二、频率响应对补偿效果的影响

在不同的频率区间，电容器的补偿表现存在差异。在低频状态下，电容器阻抗较大，提供的无功补偿效果相对较弱。而在高频状态下，阻抗较小，理论上补偿能力增强，但实际电网中的高频成分多为谐波，这可能会引发并联或串联谐振问题，反而影响电能质量。

三、介质损耗与温度变化

电容器的介质损耗通常会随频率的增加而上升。在高频或谐波含量较高的电网中，额外的损耗会转化为热能，导致电容器内部温度升高。长期处于高温运行状态可能会加速绝缘介质老化，进而影响设备的使用寿命和运行稳定性。

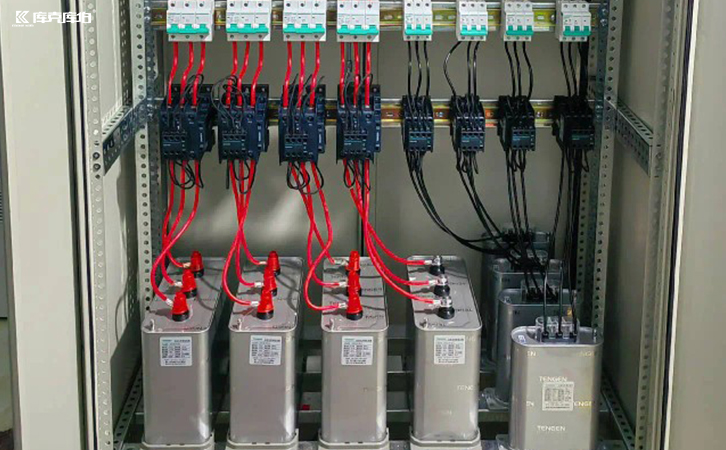

电力补偿电容器

四、谐波环境下的谐振风险

现代电力系统中存在大量非线性负载，产生的谐波电流会流入补偿设备。由于电容器对高次谐波阻抗较小，容易吸收大量谐波电流，导致设备过热甚至损坏。此外，电容器与系统电感可能在特定谐波频率下发生谐振，放大谐波电流。传统电容器在频繁受谐波冲击时，存在鼓包或漏液的潜在风险。

五、应对频率特性与谐波问题的治理方案

为了应对频率特性带来的挑战并改善电能质量，在设备选型和方案设计时需综合考虑系统谐波情况。库克库伯电气在电能质量综合治理中，通常会结合现场检测数据与负载工况提供针对性方案。

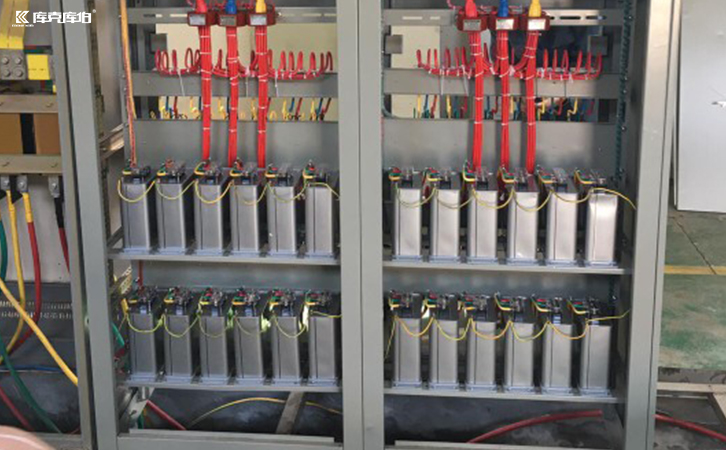

电力补偿电容器

对于存在一定谐波的工况，可采用电力补偿电容器串联电抗器的组合方案，以调谐至特定频率，避开谐振点并抑制谐波放大。对于谐波干扰较严重或负载波动剧烈的场景，可考虑引入APF有源滤波器或SVG静止无功发生器。APF可用于独立处理谐波问题；SVG设备自身不产生谐波，且不含容性元件构成的谐振回路，在一定程度上有助于降低系统谐振与谐波放大风险。通过合理配置电容电抗与动态补偿设备，能够较好地兼顾无功补偿与谐波治理需求。
