静止无功补偿器SVG中PV节点的功能与应用解析

返回列表来源：发布日期：2025-04-18 14:21:46【大中小】

在静止无功补偿器svg中，PV节点的主要作用是通过实时控制无功输出来维持接入点电压恒定，从而为电网提供动态电压支撑。这种控制模式在新能源并网和工业配电等场景中，有助于改善电能质量并提升系统运行的稳定性。

一、PV节点的控制原理与响应机制

PV节点模式的核心在于电压闭环调节。系统会实时检测母线电压，将其与设定值进行比较，进而生成相应的无功指令。基于IGBT的功率单元能够在毫秒级时间内调整无功出力。当系统电压出现波动时，设备通过该模式快速注入或吸收无功功率，形成有效的电压支撑。

传统的电容柜通常采用分级投切方式，存在一定的响应延时。相比之下，静止无功补偿器svg支持连续无级调节，其毫秒级的响应速度能够更好地匹配动态波动场景，有助于降低电压与功率因数的波动，提升整体稳定性。同时，该模式在调节电压的过程中，还可以兼顾谐波滤除等辅助功能。

在光伏和风电等新能源并网场景中，出力的突变容易引发电压波动。PV节点功能能够平抑此类波动，并在电网发生故障时提供动态无功支撑，助力实现低电压穿越。

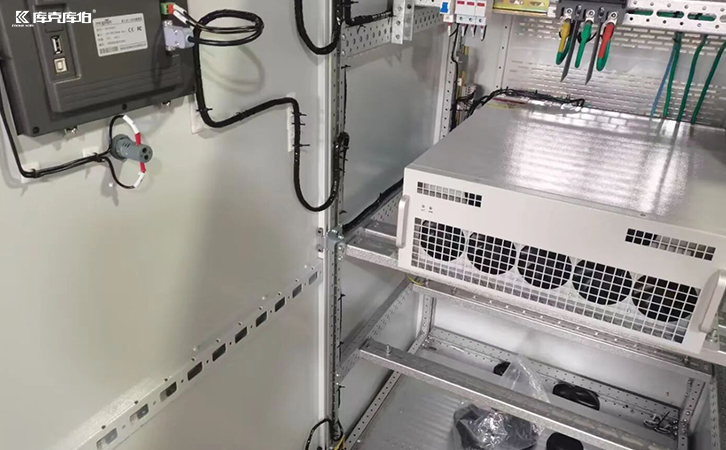

静止无功补偿器svg

在限功率运行状态下，该功能有助于优化无功分布，进行功率因数校正。此外，它还能在一定程度上抑制新能源发电可能引发的次同步振荡，发挥谐振阻尼作用。相关实测数据显示，配置PV节点控制的设备有助于将并网点电压波动控制在较小范围内。

在工业场景中，轧机、电弧炉等冲击负载容易引起电压闪变。PV节点功能能够对这类动态无功进行快速补偿，改善电压闪变问题。同时，它有助于治理电压暂降，为关键工艺设备的供电质量提供保障。

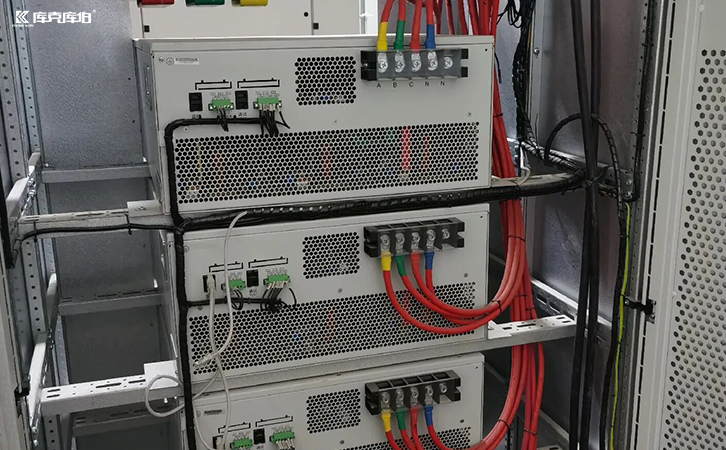

svg无功补偿设备

即使在波形畸变的谐波环境下，该功能也能尽量保持电压调节的精度。通过精准的电压控制，有助于降低线路损耗，实现能效优化。需要注意的是，若现场同时存在谐波超标和功率因数不达标的问题，通常需要结合有源滤波设备进行综合电能质量治理。

为了确保设备长期稳定运行，建议在实际应用中定期校准电压测量回路。同时，可根据季节和负荷的变化情况，合理调整电压设定值，并与监控系统协同优化控制策略，以充分发挥静止无功补偿器svg在电网无功管理中的技术优势。
