低压电容器串联电抗器后发热的原因分析与解决对策

返回列表来源：网络发布日期：2026-03-04 15:14:28【大中小】

低压电容器串联电抗器后出现一定程度的发热属于正常的物理现象，主要由电抗器自身的铜损与铁损引起；但如果温升超出设计范围，则通常与电网谐波叠加、电抗率选择不当、散热条件不足或接线接触不良等因素有关。

一、低压电容器串电抗发热的核心原因

1.电抗器自身的铜损与铁损

在无功补偿系统中，为抑制谐波和防止谐振，常采用低压电容器串电抗的方式进行结构优化。电抗器作为感性元件，其内部绕组在运行中会产生铜损，铁芯则存在铁损。这些电能损耗会直接转化为热量，因此该组合在运行时本身就会产生一定的温升。

2.谐波电流叠加带来的附加损耗

当电网中存在谐波成分时，流经补偿支路的电流不仅包含工频电流，还叠加了谐波电流。谐波频率越高，产生的附加损耗越明显，从而加剧设备的发热现象。如果系统谐波含量较高，即便安装了电抗器，较大的谐波电流仍会使整体温升提高。

二、导致异常发热的常见外部因素

1.电抗率选择不当

串电抗的主要作用是抑制谐振，但如果电抗率设计偏低，可能无法有效避开主要谐波频率，反而导致特定频次的电流放大。此时发热问题会更加明显。因此，合理选择电抗率是降低发热的重要前提。

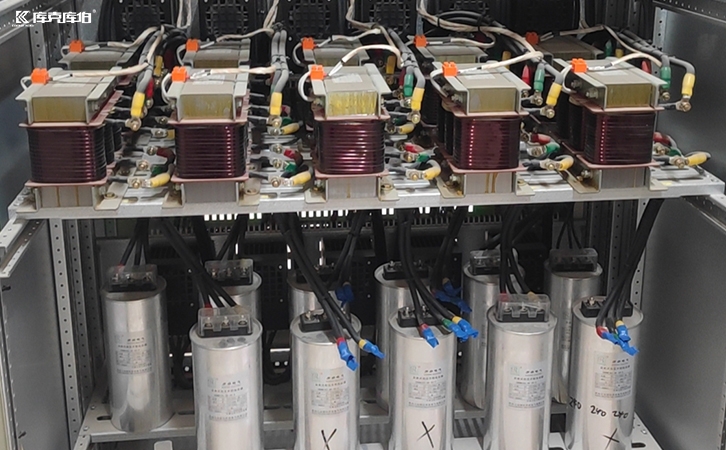

低压电容器

2.散热条件不足与接触不良

补偿设备通常安装在配电柜内部，若通风条件不佳，热量无法及时散出，温度便会逐渐升高。此外，接线端子若存在松动或接触不良，会形成局部发热源，长期运行可能导致温度异常升高，甚至影响设备安全。

3.发热问题的控制与电能质量综合治理

通过科学选型与规范维护，可以有效控制发热问题，保障系统安全稳定运行。针对复杂工况下的发热与安全风险，库克库伯电气提供全面的电能质量综合治理方案。其低压干式电容器采用全干式结构，无漏油风险，在规定工况下设计使用寿命可达 15 年以上。同时，电容器自身抗谐波能力涵盖 10% 至 130%，最高可扩展至 200%，能够从容应对多行业复杂工况。

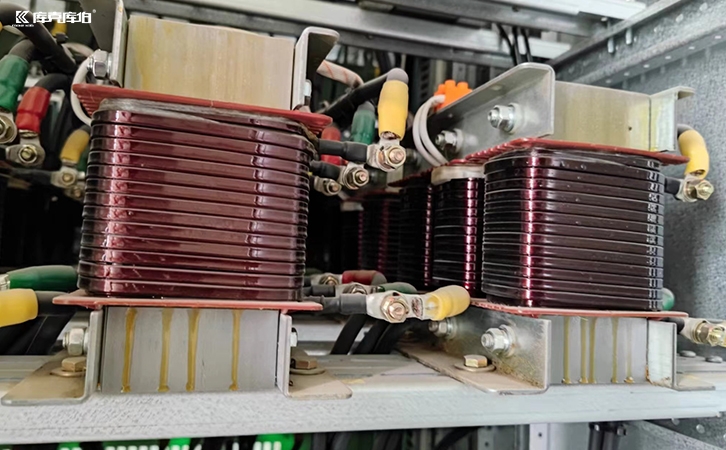

低压电容器

对于谐波、无功、功率因数和三相不平衡问题并存的现场，单一的电容电抗可能面临较大压力。库克库伯可结合现场检测数据，提供 APF 有源滤波器、SVG 静止无功发生器与电容电抗的组合治理方案。其中，APF 侧重谐波治理，SVG 侧重动态无功补偿，电容电抗侧重相对稳定的基础无功补偿。此外，针对可能出现的鼓包、漏液等异常工况，库克库伯开发的防爆型电容器可有效降低运行风险。通过专业的现场勘测、负载分析与方案定制，能够从根源上改善电能质量，延长设备使用寿命。
