自愈式低压电容器内部金属化膜的结构特征与自愈机理解析

返回列表来源：发布日期：2025-03-26 16:22:50【大中小】

自愈式低压电容器内部金属化膜的核心特点在于其多层复合结构与特殊的网格分割设计，这使得电容器在发生局部介质击穿时能够迅速隔离故障点并恢复绝缘性能，从而保障设备的长期稳定运行。作为现代电力系统无功补偿的关键设备，其核心性能很大程度上取决于内部金属化膜的特殊设计。

一、内部金属化膜的基本结构特征

1.多层复合介质设计

介质层通常采用双向拉伸聚丙烯薄膜（BOPP），厚度一般在6至12微米之间。金属镀层多为真空蒸镀的锌铝合金层，厚度约20至50纳米。此外，边缘加厚设计（安全膜结构）会将留边区镀层加厚至100至150纳米，以增强边缘的电气强度。

2.特殊图案与网格分割

电极表面通过特殊工艺分割为1至3平方毫米的微小单元。每个单元之间通过0.1至0.3毫米的窄通道连接，起到限制电流的作用。当发生故障时，这种设计有助于故障点周围的5至8个单元实现自动隔离。

二、自愈机理与故障隔离过程

1.局部击穿与能量释放

当局部场强超过一定阈值（如300V/μm）时，可能发生介质击穿。放电能量通常在极短时间（如10微秒）内释放，击穿点温度瞬时可达6000至8000K。

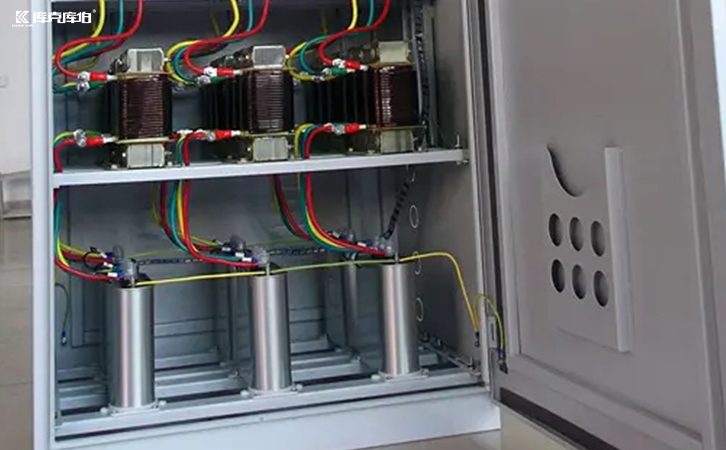

自愈式低压电容器

2.电弧蒸发与氧化隔离

在自愈反应中，击穿点周围约0.5至1平方毫米的金属层会在高温下气化蒸发。随后，周围材料氧化形成宽度约50至100微米的绝缘环，将故障点隔离。这一过程虽然会导致微小的容量损失，但能使电容器在经历多次自愈后，整体寿命期内的容量衰减保持在合理范围内。

三、选型建议与工程应用考量

在选用自愈式低压电容器时，建议用户重点关注金属化膜的技术参数，并选择具备成熟镀膜工艺的制造商。随着材料技术的进步，新一代自愈膜正向着更高性能和更可靠的方向发展。

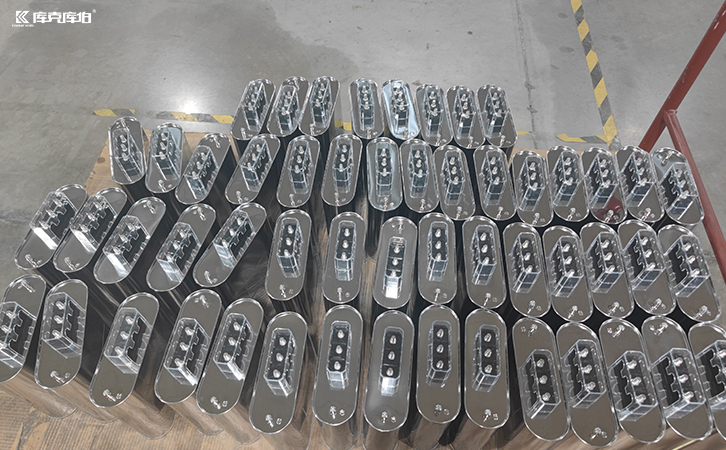

自愈式低压电容器

在实际工程应用中，库克库伯在电力介电材料、无功补偿和电能质量治理技术应用方面积累了相关经验，并结合工业现场需求持续优化产品。其低压干式电容器采用全干式结构，有助于降低漏油风险；针对复杂工况，开发的防爆型电容器通过了相关机构的老化、自愈性和破坏试验（检测依据包含GB/T 12747.2-2017），有助于降低异常工况下的运行风险。在具体方案配置上，可根据现场系统电压、谐波情况和负载波动等因素，合理选择基础补偿元件或组合治理方案，以保障电力系统的长期稳定运行。
