自愈式电容器如何实现自我修复？内部结构与工作原理解析

返回列表来源：发布日期：2023-06-09 15:14:11【大中小】

自愈式电容器之所以能够实现自我修复，主要依赖于其内部特殊的金属化薄膜介质与自愈层结构设计，当内部发生局部放电或击穿时，故障点周围的材料会迅速反应并隔离受损区域，从而恢复绝缘性能并维持正常工作。

一、内部结构与自愈机制

在普通电容器中，电极间若存在空气间隙或介质缺陷，当电压过高时，局部电流容易对电容器本身造成不可逆的损害。而在「自愈式电容器」中，电极之间采用了特殊的介质与自愈层设计。

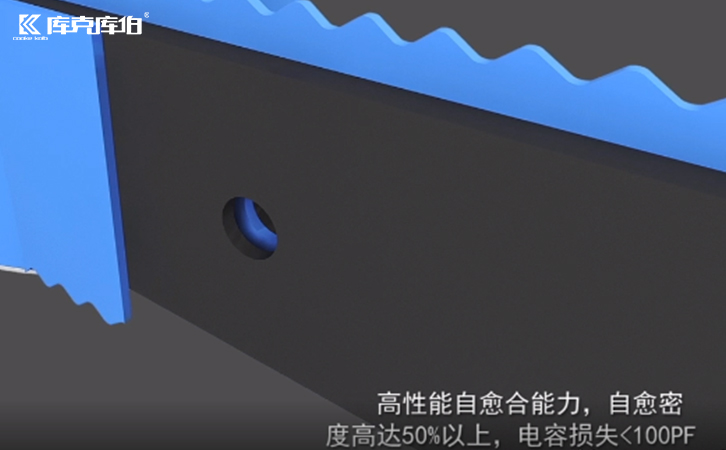

当设备内部发生局部放电现象时，电流会穿过自愈层。此时，自愈层内的高分子材料或金属化镀层会产生相应的物理或化学反应，迅速气化故障点周围的导电层。这一过程能够自动消除放电产生的热量和气体，使击穿点与周围电极有效隔离，从而使电容器内部的绝缘结构得以恢复，避免局部故障演变为整体击穿。

这种特殊的内部结构设计，为电容器在实际运行中带来了多方面的性能改善：

自愈式电容器

延长使用寿命：自我修复能力有助于降低电容器内部介质的损耗速度，减少不可逆的物理损伤，使其在长期运行中保持相对稳定的状态。

耐受峰值冲击：具备较强的电气耐受性，能够抵抗短时间的电压或电流峰值冲击，保障电路在电网波动环境下的正常运行。

低损耗与高效率：普通电容器放电产生的热量易导致内部能量损失并加速老化，而自愈机制能有效控制局部热效应，减少内部能量损耗，维持较高的运行效率。

库克库伯自愈式电容器

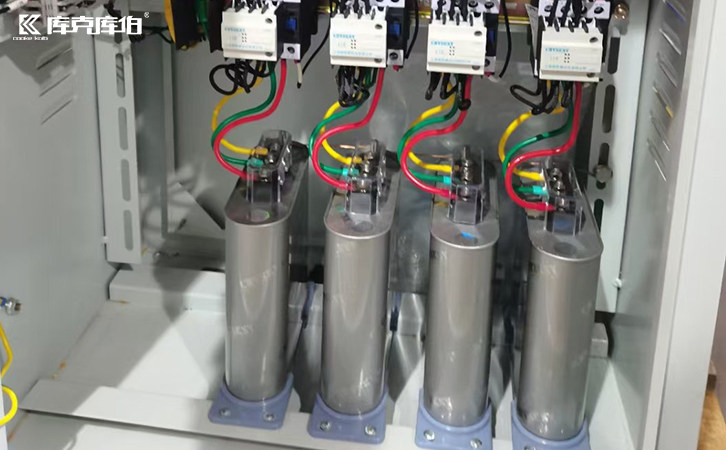

在实际的电能质量治理与无功补偿项目中，电容器的稳定运行至关重要。以库克库伯电气提供的电能质量综合治理方案为例，其低压干式电容器采用全干式结构，有助于降低漏油风险，并在规定工况下支持较长的设计使用寿命。

针对复杂工况下可能出现的鼓包或安全风险，工业现场还可选择防爆型电容器，以降低异常工况下的运行风险。在具体的方案配置上，通常需结合现场系统电压、谐波情况及负载波动，将电容器与电抗器、APF 有源滤波器或 SVG 静止无功发生器组合使用，以满足不同工业场景的无功补偿与电能质量优化需求。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
