阻尼电容器在高压直流输电换流阀中的核心作用与工作原理

返回列表来源：发布日期：2025-06-10 16:25:38【大中小】

阻尼电容器在高压直流输电系统的换流阀中主要发挥电压均衡、瞬态能量吸收、高频振荡抑制以及过电压保护等关键作用，是保障功率半导体器件安全运行和整个输电系统稳定性的核心元件。

一、阻尼电容器在换流阀中的核心功能

1.动态电压均衡与应力控制

换流阀通常由多个功率半导体器件（如晶闸管或IGBT）串联组成。在器件关断过程中，由于参数差异，各器件承受的电压分布往往不均，这会增加设备损坏的风险。阻尼电容器通过提供均压通路，能够有效平衡串联器件间的动态电压分配。当阀组承受高压时，电容器能够吸收瞬时过电压，防止个别器件因电压应力过大而发生击穿。这种均压作用对于大容量换流阀的安全运行至关重要。

2.瞬态能量吸收与缓冲

功率半导体器件在开关过程中会产生显著的电压尖峰和电磁暂态现象。阻尼电容器利用其快速充放电特性，能够吸收开关瞬态产生的多余能量，从而平抑电压波动。在换流阀关断瞬间，电容器可以吸收存储在回路电感中的磁能，将其转化为电场能暂存，随后再通过阻尼电阻缓慢释放。这种能量缓冲机制显著降低了器件承受的电气应力，有助于延长功率半导体元件的使用寿命。

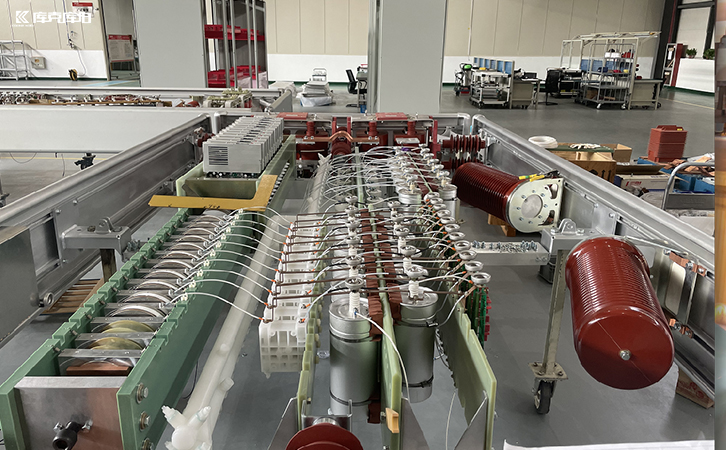

阻尼电容器

3.高频振荡抑制与电磁兼容

在换流阀的工作过程中，电路中的杂散电感和寄生电容容易形成高频振荡回路。阻尼电容器与配套电阻构成的RC网络，通过提供合适的阻尼比，能够有效抑制这些有害的高频振荡。在设计时，电容器参数需要精确匹配系统特性，既要保证足够的振荡抑制效果，又要避免引入额外的功率损耗。合理的阻尼设计可以防止高频振荡引发的电磁干扰和器件过热问题，从而提升换流阀整体的电磁兼容性能。

40快速响应与多级保护协同

在系统发生故障或出现操作过电压的情况下，阻尼电容器能够作为前端保护屏障发挥作用。其快速响应特性可以在微秒级时间内限制电压上升速率，为后续保护电路的动作争取宝贵时间。在实际应用中，阻尼电容器通常与避雷器等其他保护元件协同工作，共同构建多级防护体系，确保换流阀在极端工况下的安全性。

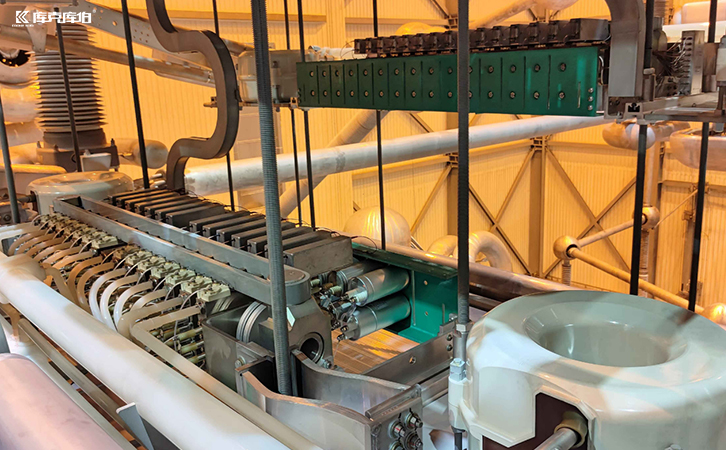

阻尼电容器

技术发展趋势与应用要求

随着高压直流输电技术不断向更高电压等级和更大传输容量方向发展，换流阀的运行工况日益复杂，这对阻尼电容器的性能提出了更高的要求。在实际工程应用中，阻尼电容器不仅需要具备优异的电气性能和长期稳定性，还需适应复杂的温度与电磁环境。作为电能质量治理和电力电子变换系统中的关键基础元件，阻尼电容器的可靠性直接决定了换流阀乃至整个直流输电系统的运行质量。未来，随着材料科学与制造工艺的进步，阻尼电容器将在高压直流输电及更广泛的电能质量治理领域发挥更加重要的作用。
