无功补偿控制器内部结构解析及其在电能质量治理中的应用

返回列表来源：发布日期：2024-12-12 16:16:51【大中小】

无功补偿控制器主要由传感器模块、计算单元、控制模块、通信接口和人机界面五大核心部分组成，通过实时监测电网参数并精准计算，指挥补偿设备投切，从而有助于提升电力系统的功率因数与运行稳定性。了解其内部结构，对于优化电能质量治理方案具有实际参考价值。

一、无功补偿控制器的核心内部结构

传感器模块负责实时监测电网的电压、电流和功率等关键参数。这些传感器将采集到的信号传输至计算单元，作为后续分析的基础。传感器的测量精度和响应速度，通常会影响整个控制系统的性能表现。

计算单元是无功补偿控制器的核心处理中枢，主要任务是对采集到的数据进行分析和计算。它一般由微处理器或数字信号处理器（DSP）构成，能够处理大量实时数据，并根据内置的控制算法计算出当前所需的无功补偿量。计算单元的处理能力和算法优化程度，会影响控制器的响应速度和控制精度。

控制模块根据计算单元发出的指令，操控无功补偿设备的运行状态，例如控制投切开关来投切电容器、调整相关设备的励磁电流等。该模块需要具备较快的响应速度和较高的可靠性，以支持电网在动态负载条件下的稳定运行。

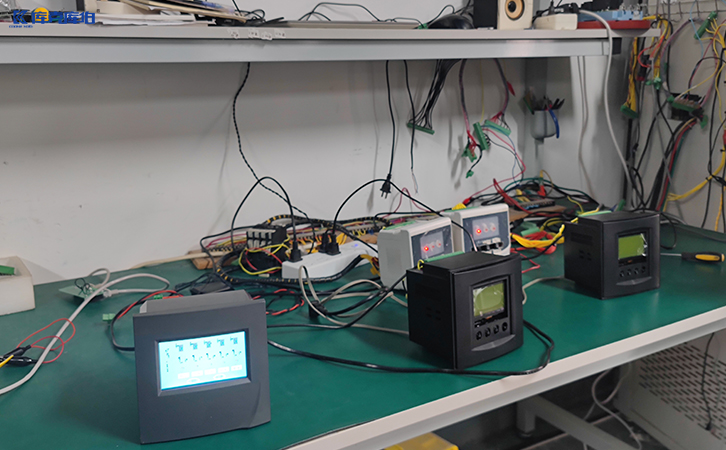

无功补偿控制器

现代控制器通常配备RS-232、RS-485、以太网等多种通信接口，用于与其他设备或上位机系统进行数据交换，支持与自动化系统或远程监控中心连接。同时，人机界面（HMI）通过显示屏、按键和指示灯，为操作人员提供查看电网状态、设备运行信息及参数设置的交互窗口，提升了日常运维的便利性。

在实际工业现场，无功补偿控制器通常不单独发挥作用，而是与各类补偿和滤波设备协同工作。针对无功不足、功率因数偏低、谐波干扰或三相不平衡等复杂问题，需要结合现场检测数据和负载特性，配置相应的综合治理方案。

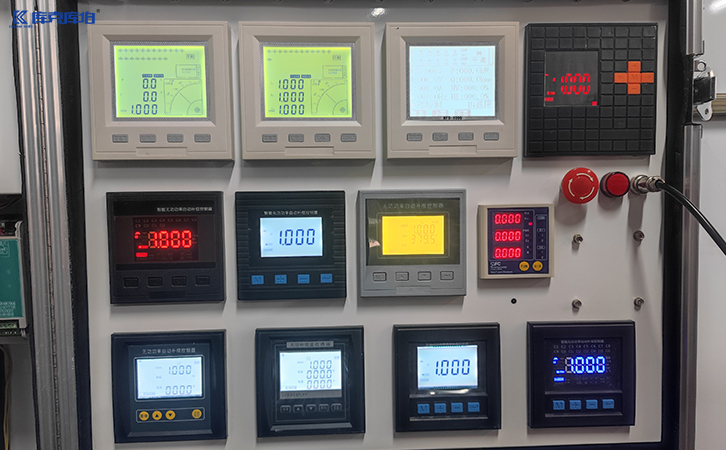

无功补偿控制器
