无功补偿控制器分相取样电流接线与调试注意事项
无功补偿控制器分相取样电流的准确性直接决定了补偿装置的投切逻辑与运行效果，在实际操作中需重点关注相序极性、信号范围、抗干扰及谐波影响等核心环节。在工业制造、新能源等用电场景中，准确的取样是确保电能质量治理设备高效运行的基础。

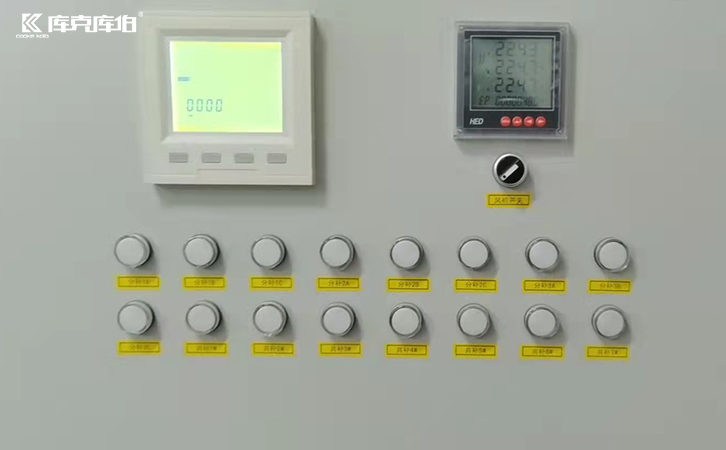

一、取样信号的准确性与接线规范
确保分相取样电流与电压信号的相序完全一致是首要前提。如果相序接错，可能导致功率因数计算出现偏差，甚至引发补偿装置的误触发。同时，取样信号的接线端子必须紧固，避免因接触不良造成信号丢失或波形失真。在安装电流互感器（CT）时，需严格核对极性方向，通常要求 P1 侧朝向电源侧，P2 侧朝向负载侧，极性反接会直接引发相位偏差，影响无功补偿控制器的判断逻辑。
二、取样信号范围与互感器匹配
取样电流的范围应与互感器的变比合理匹配。建议互感器的额定一次电流尽量与实际运行的负载电流接近，以避免信号过载或分辨率不足。此外，必须确认取样电流处于控制器允许的输入范围内（例如常见的 0-5A 标准），超出输入限制可能会损坏内部测量电路或导致数据异常。
三、现场抗干扰与接地保护措施
工业现场电磁环境复杂，取样信号线应采用屏蔽电缆，并确保屏蔽层单端可靠接地，以有效衰减外部电磁干扰。对于高次谐波较多或存在瞬态过电压风险的场景，可考虑采用信号隔离模块或隔离互感器。系统接地需符合规范，防止因接地电位差引入共模干扰，影响测量精度。
四、负载平衡性与谐波环境评估

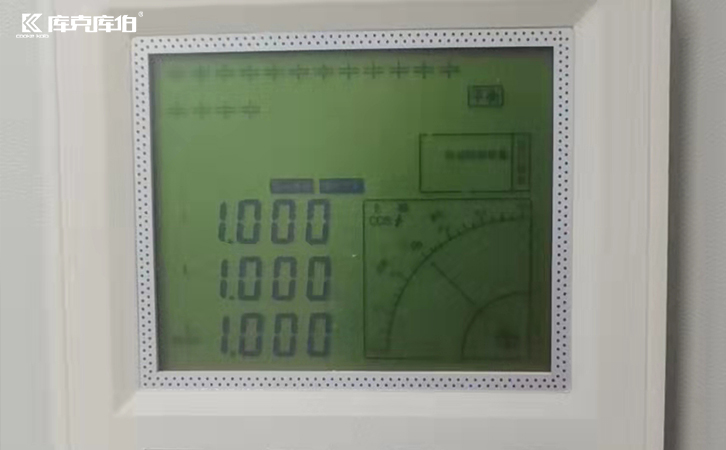

在调试前需检查三相负载的平衡状态。若现场存在严重的三相不平衡，应在无功补偿方案中考虑分相补偿策略，并确保三相取样电流信号的幅值与相位对应关系正确。此外，若电网中谐波含量较高，分相取样信号易受干扰。针对此类复杂工况，建议选用具备谐波分析功能的控制器，或在系统前端加装适当的滤波设备。
