无功补偿电容器是串联还是并联？接入方式与原理解析

返回列表来源：发布日期：2024-12-05 16:26:32【大中小】

无功补偿电容器在电力系统中通常采用并联方式接入，主要用于提供无功功率、改善功率因数并稳定系统电压，仅在少数特定滤波场景中才会使用串联方式。在电力系统运行中，保持良好的电能质量至关重要，而合理的设备接入方式是发挥其作用的基础。

一、为什么通常采用并联接入

在绝大多数常规配电系统中，并联是主流的接入方式，这主要由其工作原理和补偿目标决定。

电力系统中的感性负载（如电动机、变压器等）在运行时会消耗大量感性无功功率。通过并联接入，「无功补偿电容器」能够向系统释放容性无功功率，与感性负载的无功需求相互抵消。这种就地补偿的方式有助于提高系统的整体功率因数，从而减少电网的无功传输压力，降低线路损耗。

并联电容器在提供无功功率的同时，能够有效减小电网的电压降。特别是在负荷波动较大的工业现场，并联补偿有助于增强系统的电压稳定性，保障敏感设备的正常运行。

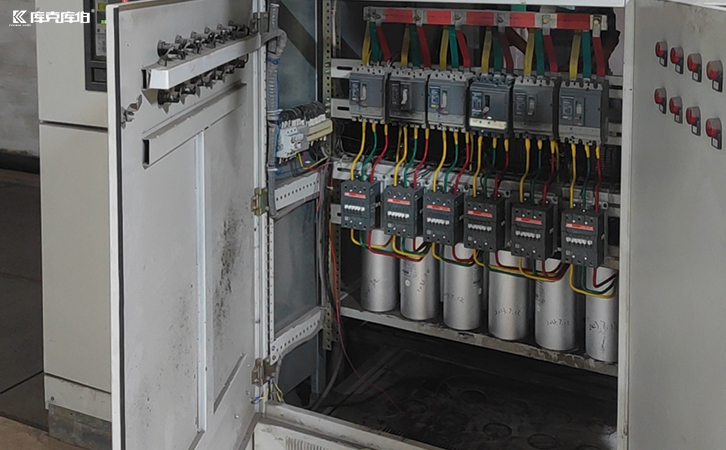

无功补偿电容器

虽然常规补偿以并联为主，但在某些特定的应用场合，如无源滤波器设计中，会使用串联电容器。此时，电容器与电抗器串联形成调谐回路，其主要作用不再是单纯的基础无功补偿，而是为了调节特定频率的响应，为谐波电流提供低阻抗通道。这种情况在传统的纯无功补偿中并不常见，更多属于电能质量综合治理的范畴。

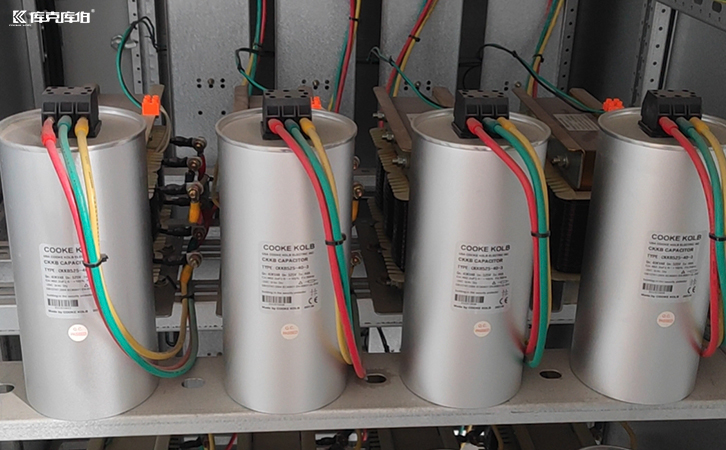

无功补偿电容器

综上所述，无功补偿设备通常是并联接入电力系统，以实现提供无功功率、改善功率因数和稳定电压的核心功能；串联方式则多用于特定的谐波滤波设计。在实际应用中，建议结合现场系统电压、负载波动情况及具体治理目标，进行详细的现场勘测与方案定制，以保障设备长期稳定运行。
