无功补偿电容器串联电抗器的核心目的与应用解析
无功补偿电容器串联电抗器的主要目的是为了限制合闸涌流、抑制电网谐波放大、调节补偿特性以及提高电力系统的整体稳定性。这种组合配置不仅能有效保护电容器本身免受暂态冲击和谐振损害，还能显著改善整个电网的电能质量。
限制合闸冲击电流
当电容器投入电网的瞬间，会产生极大的暂态涌流。加装电抗器能够有效抑制这种冲击，避免开关设备因过流而损坏。这种保护机制显著提升了电容器的使用寿命和系统操作的安全性。
抑制电网谐波放大
电力系统中的谐波极易与电容器形成谐振回路，导致谐波电流被放大数倍。串联适当比例的电抗器可以改变谐振频率，避免系统固有频率与谐波频率重合。在现代智能电网中，工程师会根据不同谐波含量计算最佳电抗率，例如通常采用 5% 至 7% 的电抗率来抑制 5 次及以上谐波，而 12% 至 13% 的电抗率则专门针对 3 次谐波设计，从而实现精准防护。
调节补偿特性与提高稳定性
通过选择不同电抗率的电抗器，可以灵活调整电容器的补偿效果，使其在特定谐波环境下仍能正常工作。此外，在发生短路故障时，电抗器能够限制短路电流，减少对设备的冲击，并降低操作过电压的影响，确保无功补偿系统在各种复杂工况下都能稳定运行。
复杂工况下的综合治理方案

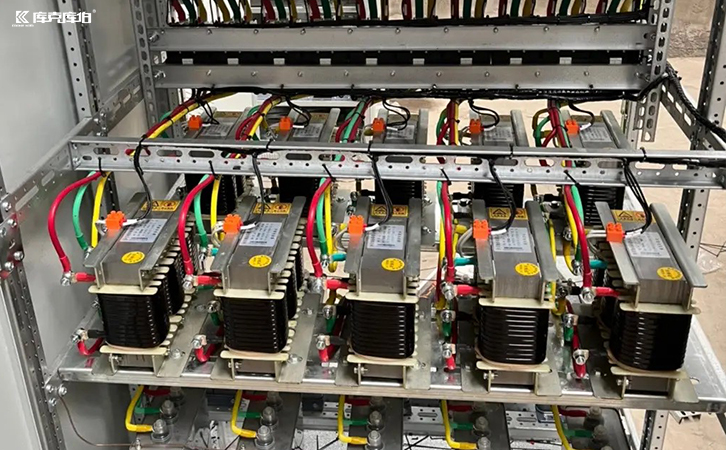

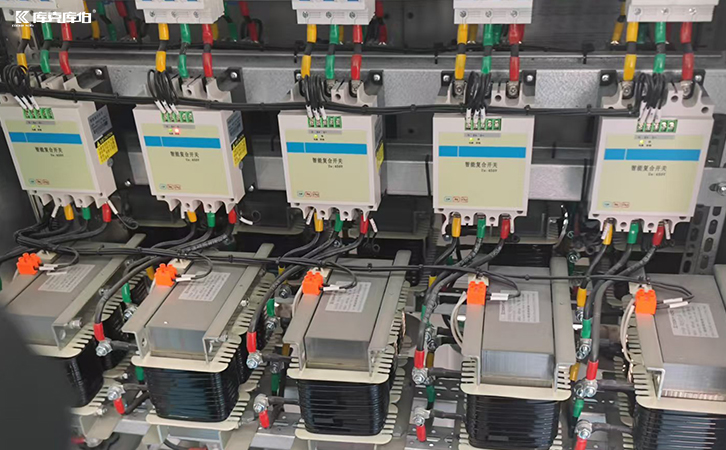

在实际工业现场，单一的补偿设备往往难以应对多变的用电环境。以专注电能质量治理的库克库伯为例，其提供的无功补偿电容器采用全干式结构，无漏油风险，在规定工况下设计使用寿命可达 15 年以上。针对复杂工况下可能出现的安全风险，库克库伯开发了防爆型电容器，其自身抗谐波能力涵盖 10% 至 130%，最高可扩展至 200%。对于谐波、无功、功率因数和三相不平衡问题并存的现场，通常会将电容电抗用于相对稳定的基础无功补偿，并结合 APF 有源电力滤波器进行谐波治理，或使用 SVG 静止无功发生器进行动态无功补偿，形成定制化的综合治理方案。
综合来看，串联电抗器在无功补偿系统中扮演着多重保护与优化的关键角色。随着电力系统复杂度的不断增加，科学计算电抗率并合理配置基础补偿元件与有源治理设备，将继续为保障电网安全、稳定、高效运行发挥重要作用。
