光伏并网系统中四象限无功补偿控制器的接线方案与架构解析
四象限无功补偿控制器在光伏并网系统中主要通过三进三出方式进行连接，其中电网侧负责高精度的电压与电流采样，光伏侧则通过RS485通信与硬接线脉冲实现数据交互与同步，从而有助于实现无功功率的连续调节并改善系统功率因数。
一、光伏并网系统中的无功补偿需求
随着清洁能源的普及，光伏发电的并网比例逐年提升。然而，光伏系统接入电网后，受光照波动和逆变器运行特性的影响，容易出现功率因数降低及无功功率波动等问题。为应对这些挑战，四象限无功补偿控制器被广泛应用于光伏并网系统，以智能调节无功功率，保障电网电能质量。

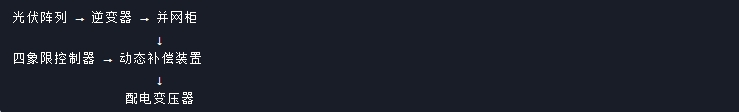

二、四象限无功补偿控制器的系统连接架构

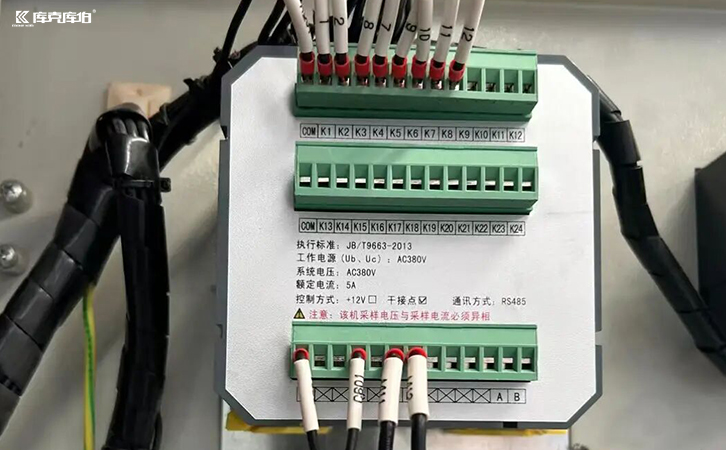

作为光伏并网系统的智能调节核心，四象限无功补偿控制器通常采用三进三出的接线方式，具体架构分为电网侧与光伏侧两个主要部分。
三、电网侧连接与采样配置
电网侧的连接主要用于实时监测电网运行状态，为控制器的运算提供准确的数据支持。
- 接入点：通常连接至光伏逆变器的交流输出端，以获取准确的并网点电气参数。
- 电压采样：采用1000V/100V电压互感器，精度要求达到0.5级，确保电压信号采集的准确性。
- 电流采样：选用200A/5A闭环霍尔传感器，带宽需大于或等于5kHz，以满足动态电流信号的快速响应需求。
四、光伏侧接口与通信同步
光伏侧的接口设计旨在实现控制器与光伏逆变器之间的高效协同。
- 通信端口：通过RS485接口连接逆变器，采用Modbus RTU协议进行数据传输，实时获取逆变器的运行状态与发电数据。
- 同步信号：采用硬接线脉冲同步方式，以确保控制指令与逆变器动作之间的时间误差控制在极小范围内，保障无功调节的实时性。
五、实施注意事项与电能质量综合治理
在落实上述接线方案时，该架构有助于支持光伏系统无功功率的连续调节，并为满足GB/T 19964-2012《光伏发电站接入电力系统技术规定》提供技术基础。在实际实施过程中，需特别注意控制器与逆变器之间的参数匹配，建议在正式投运前进行72小时的联合试运行测试，以验证系统的稳定性。

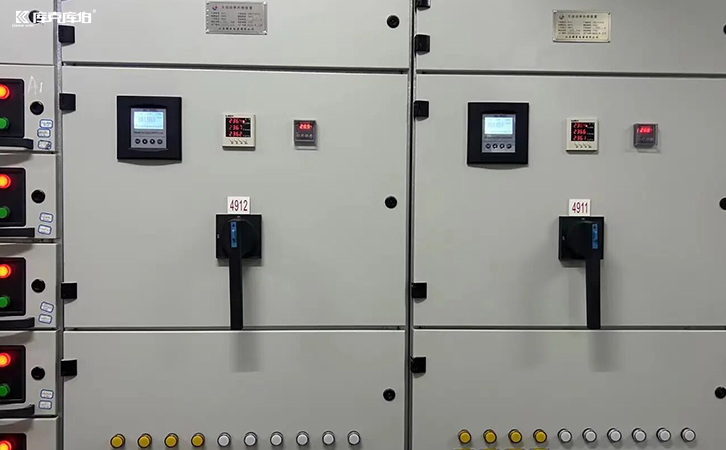

此外，在复杂的光伏并网场景或工业现场，单一的无功补偿设备可能难以应对谐波、三相不平衡等多重电能质量问题。此时，可考虑引入综合电能质量治理方案。例如，库克库伯在电能质量治理领域积累了丰富的经验，提供包括SVG（静止无功发生器）、APF（有源电力滤波器）以及低压干式电容器等产品。针对光伏出力波动与复杂负载并存的工况，库克库伯可根据现场系统电压、谐波特性及功率因数变化，设计APF+SVG或电容电抗等组合治理方案，其设备具备较强的兼容性，有助于保障配电系统的长期稳定运行。
