IGBT在SVG静态无功补偿装置中的核心作用与技术解析

返回列表来源：发布日期：2025-06-12 16:21:06【大中小】

IGBT（绝缘栅双极型晶体管）在svg静态无功补偿装置中扮演着核心功率器件的角色，直接决定了装置的动态响应速度、补偿精度和运行效率。作为实现电能高效转换与精准控制的关键枢纽，IGBT通过高频开关动作实现了无功功率的毫秒级连续调节与谐波治理，是保障现代电能质量治理设备性能的基础。

一、IGBT在装置中的核心作用

1. 实现毫秒级快速功率调节

在柔性交流输电系统中，面对冲击负载或变频负载带来的快速无功波动，传统分级投切设备往往存在响应延时。IGBT作为装置中的高速开关器件，承担着实时调节无功功率的关键任务。通过精确控制IGBT的导通与关断时序，结合脉宽调制技术，装置能够在极短时间内产生所需的无功电流。这种毫秒级的快速响应特性，使其能够精准跟踪负载变化，实现高效的动态无功补偿。

2. 支撑双向能量连续转换

IGBT的独特结构使其具备双向导通能力，这在装置运行中体现为灵活的无功功率双向调节。当系统需要容性无功时，IGBT控制逆变器向电网注入超前电流；当需要感性无功时，则吸收滞后电流。这种无缝切换能力使其能够替代传统的电容器组和电抗器组合，实现连续无级调节的无功补偿，从而大幅提升电网电压与功率因数的稳定性。

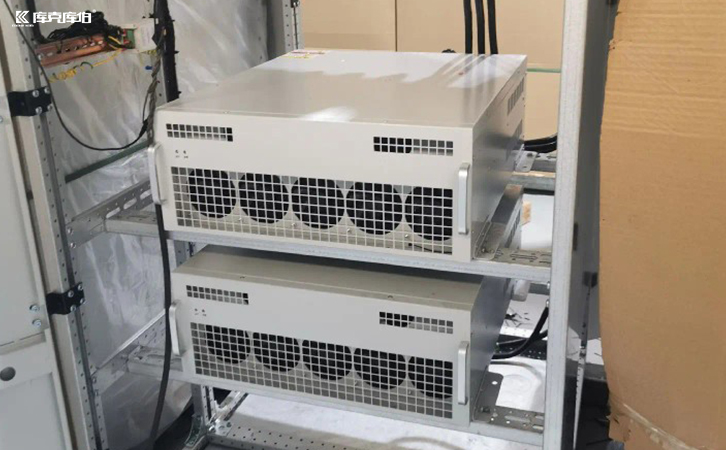

svg静态无功补偿装置

3. 协同抑制系统谐波

除了提供基波无功补偿，装置还能通过IGBT的高频开关动作同时抑制系统谐波。控制算法通过实时计算谐波电流分量，驱动IGBT产生与之相反的补偿电流。IGBT的高开关频率特性使其能够覆盖更宽的谐波频谱，对复杂频次的高次谐波同样具有显著的治理效果，有效降低谐波对设备绝缘和电路板的干扰。

4. 保障能量高效转换

IGBT的低导通压降和快速开关特性，使整套装置能够保持较高的能量转换效率。其在导通状态下较低的功率损耗有效减少了装置发热量，从而简化了散热系统的设计。同时，优化的开关轨迹控制技术进一步降低了开关损耗，确保装置即使在频繁调节的复杂工况下，依然能够保持高效、可靠的运行状态。

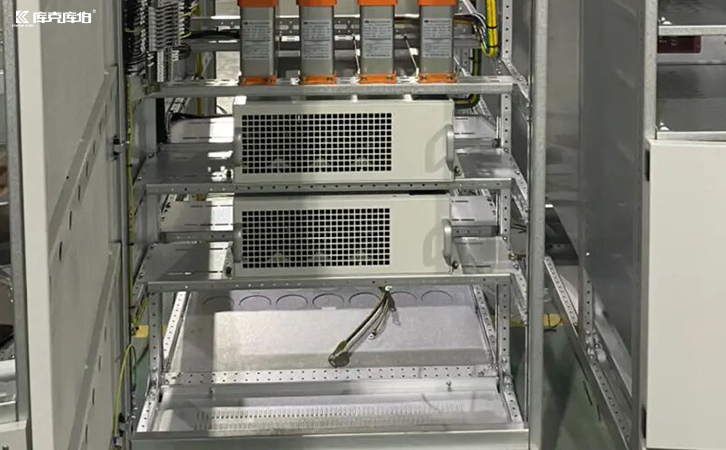

svg静态无功补偿装置

IGBT的性能优劣直接影响整套电能治理设备的技术指标和长期可靠性。随着电力电子技术的不断进步，更高规格的IGBT器件将持续推动无功补偿与谐波治理技术的演进，为各类工业与商业场景提供更加稳定、优质的电能环境。
