滤波电容补偿在电网无功治理中的作用与应用解析

返回列表来源：发布日期：2023-08-30 16:28:52【大中小】

滤波电容补偿通过提供无功功率支撑和动态调节，能够有效改善电网功率因数、降低线损并提升电能质量，是工业与新能源配电系统中治理无功问题的重要手段。随着电力系统负荷的增加和非线性设备的广泛应用，无功功率不足和谐波干扰等问题日益凸显，合理配置补偿设备有助于维持电网的稳定运行。

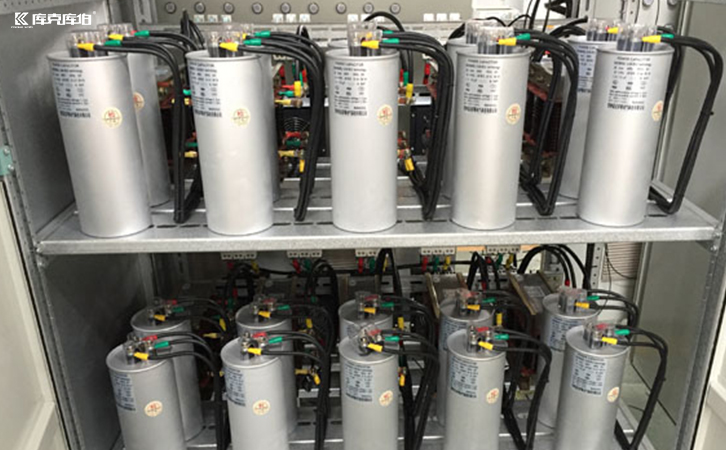

滤波电容补偿

一、滤波电容补偿的核心作用与优势

1.改善功率因数与降低线损

电容器具备较大的无功功率补偿能力，滤波电容补偿有助于迅速调整电网的功率因数。通过减少电网中的无功功率流动，可以降低因无功电流引起的线路损耗，同时改善电压稳定性，从而提升整体电能质量。

2.动态响应与工况适应性

在现代配电系统中，负荷波动较为频繁。滤波电容补偿设备能够跟踪无功功率的变化并进行调节。通过调整容量和接线方式，系统可以较好地适应电力负荷的变化和无功功率的波动，满足不同工况下的补偿需求。

3.提升能源利用效率

通过对电网进行合理的无功补偿，能够减少无功功率在电网中的无效消耗，提高电网的传输能力和电能利用率。这在一定程度上有助于降低企业的用电成本，支持电力系统的经济运行。

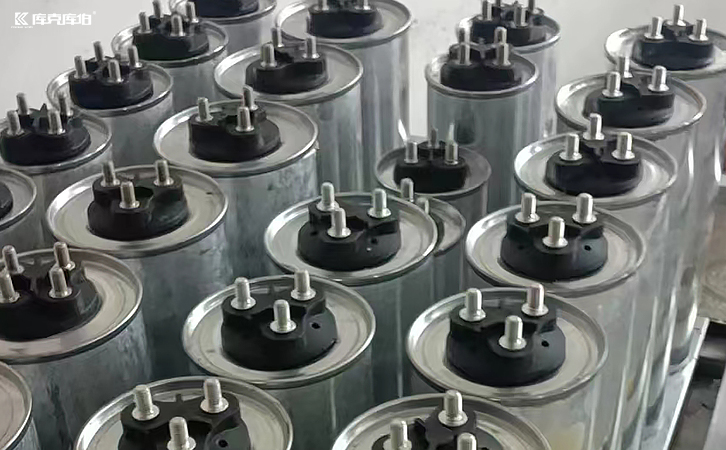

滤波电容补偿

二、典型应用场景与综合治理方案

1.工业制造与大型电力用户

在工业制造场景中，变频器、整流器、伺服驱动等非线性负载较多，容易引发谐波干扰、功率因数偏低和三相不平衡等问题。传统的单一电容补偿可能存在响应滞后或频繁投切的情况。针对此类复杂工况，通常需要结合现场检测数据进行负载分析。例如，当谐波与无功问题并存时，可采用有源滤波器（APF）与电容电抗组合的治理方案，以实现对无功功率的合理补偿和谐波的有效治理。

2.变电站与新能源发电系统

变电站和输电线路承载着较大的负荷，需要优化功率因数以降低线路损耗。在风电、光伏等新能源发电系统中，由于出力具有波动性，对无功补偿的动态响应提出了更高要求。此时，静止无功发生器（SVG）等设备能够发挥快速响应的优势，实现动态无功调节，有助于提升新能源系统的并网稳定性。
