滤波电抗器的电感量反映了哪些性能指标与选型考量

返回列表来源：发布日期：2025-02-11 14:08:10【大中小】

滤波电抗器的电感量是决定其在电力系统中谐波抑制效果、共振频率及电流承载能力等核心性能的关键技术参数。合理评估和选择电感量，有助于确保设备与电容器良好配合，从而在特定工况下实现预期的电能质量治理目标。

一、电感量对设备性能的具体影响

电感量与设备的谐波抑制能力密切相关。通常情况下，电感值的大小会影响其对不同频率谐波的抑制表现。通过与电容器配合，「滤波电抗器」可以形成LC谐振电路，针对特定频率的谐波进行选择性抑制。例如，在针对5次、7次或11次谐波的治理方案中，通常需要设计匹配的电感量，以尽量达到预期的滤波效果。

电感量与电容器的容量共同决定了滤波回路的共振频率，即系统发挥主要抑制作用的频率点。较高的电感量通常会降低回路的共振频率，这在设计中需要结合目标滤除的谐波频率进行综合计算，以确保共振点设定在合理区间。

电感量的大小也与设备的电流承载潜力及动态响应特性有关。较大的电感量通常意味着设备在设计上需要承受相应的电流负荷，有助于应对负载中的谐波波动。同时，电感量会影响系统的动态响应速度，较大的电感可能使响应过程相对平稳，但在某些对瞬态反应要求较高的应用场景中，需要综合评估其响应时间的影响。

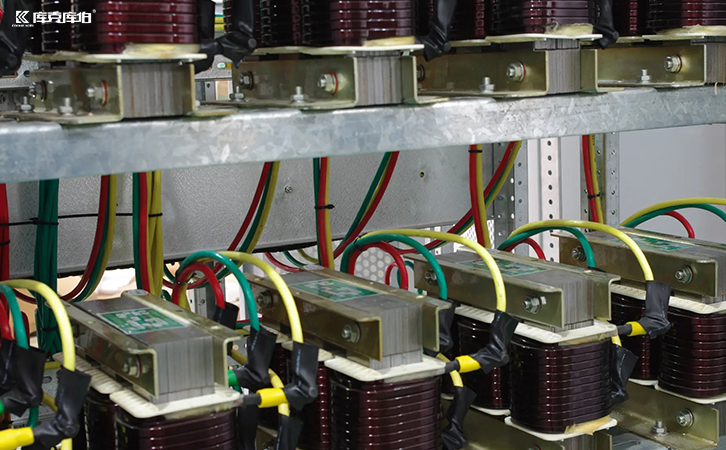

滤波电抗器

电感量越大，设备自身的阻抗通常也会相应增加，这可能会在系统运行时引起一定程度的电压跌落。因此，在确定电感量时，需要充分考虑电网的电压稳定性要求，特别是在对电压精度控制较为严格的系统中，需在滤波效果与电压波动之间寻找平衡。

由于电感量直接关联谐波治理、电流承载及共振频率等多项指标，在设计和选型时，通常需要结合具体应用环境的需求进行精确计算。实际电能质量治理效果往往受现场工况、负载类型、设备配置和运行数据等多种因素影响。

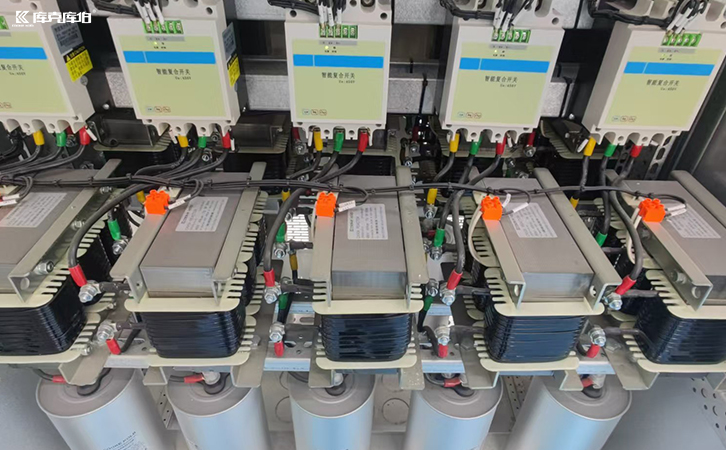

滤波电抗器
