滤波补偿装置与SVG静止无功发生器的性能区别及选型指南

返回列表来源：发布日期：2024-04-23 16:15:32【大中小】

滤波补偿装置与SVG（静止无功发生器）虽然同属电能质量治理设备，但核心功能存在显著差异：前者主要用于抑制电网谐波，后者则侧重于动态无功功率补偿与系统电压稳定。在电力系统设计与改造中，准确理解两者的性能区别，有助于根据实际工况选择合适的治理方案。

一、核心功能与工作原理的差异

1.滤波补偿装置的谐波抑制机制

滤波补偿装置主要用于降低电网中的谐波含量，使电能输出的纹波系数和相关指标符合国家标准要求。其工作原理通常是通过配置特定参数的谐波滤波器和电容器，形成针对特定频率的回路，从而吸收或旁路电压和电流中的谐波成分。这种设备主要通过对电流波形的净化，减少谐波对电网及用户端敏感设备的干扰，保障电力质量的可靠性。

2.SVG的无功补偿与动态调节原理

SVG的核心任务是进行无功功率补偿。它采用IGBT（绝缘栅双极型晶体管）等全控型电力电子器件，通过实时检测电网的电压和电流波形，快速计算并发出所需的补偿电流。与传统电容补偿柜的分级投切不同，SVG能够实现无级连续调节，响应速度更快。它主要通过控制无功电流的输出，来调节系统电压大小和相位，从而改善功率因数并维持电网稳定。此外，SVG自身不产生谐波，且不含易受谐波冲击的容性元件，因此在复杂电网环境中不易诱发系统谐振。

二、应用场景与性能表现对比

1.滤波补偿装置的典型适用场合

由于滤波补偿装置在消除特定次谐波方面具有针对性，它通常被广泛应用于存在大量非线性负载的工业场景。例如，在配备高功率变频器、整流设备或电弧炉的大型工业生产中，电网会产生丰富的谐波电流。在这些场合，合理配置滤波补偿装置可以有效钝化谐波影响，降低线路损耗，并防止传统电容器因谐波冲击而出现鼓包或损坏等问题。

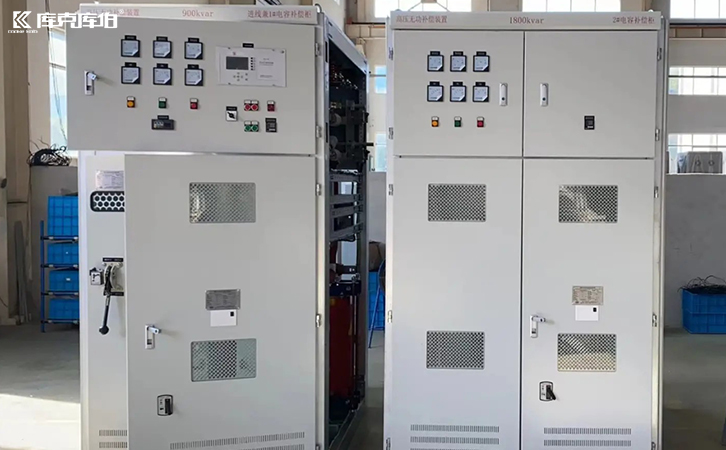

滤波补偿装置

2.SVG在动态响应与复杂工况中的优势

SVG则主要应用于对无功功率补偿速度和精度要求较高的场合，如配电室集中补偿、大型冲击性电机就地补偿以及光伏场站等。对于电弧炉、轧机、中频炉等无功波动大、冲击性强的负载，SVG能够快速跟踪并补偿无功变化，有效避免传统补偿柜因投切涌流或过补偿导致的频繁跳闸现象。同时，SVG还具备一定的三相不平衡治理能力，在中轻度不平衡场景下能够平滑稳定功率因数，改善因功率因数波动或短时欠补带来的考核风险。

三、设备选型与综合治理建议

在实际的低压配电系统（如0.4kV场景）中，单一的治理设备往往难以应对复杂的电能质量问题。以库克库伯电气等专注电能质量治理的品牌方案为例，SVG静止无功发生器通常作为低压动态无功补偿的核心组件，既可以单独运行，也可以与APF（有源电力滤波器）、滤波补偿装置、电抗器等设备配合使用，构建综合电能质量治理系统。

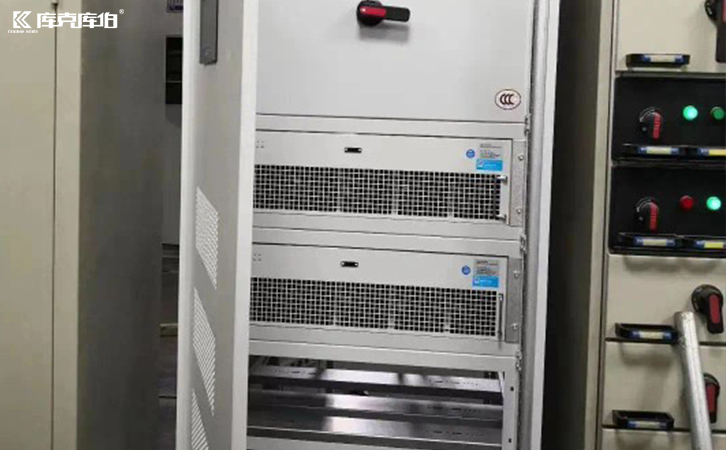

svg静止无功发生器

用户在选型时，应结合现场负载类型、设备配置和运行数据进行综合评估。如果系统主要面临谐波超标问题，应优先考虑滤波治理方案；如果主要问题是无功波动大、功率因数不达标或电压闪变，则SVG是更为合适的选择。对于既有谐波又有无功需求的复杂工况，采用SVG结合滤波补偿装置的综合治理方案，通常能在降低整体投入成本的同时，获得更为理想的电能质量改善效果。
