高压电抗器的核心功能、分类与综合治理指南
高压电抗器是电力系统中用于调节和限制电流的关键设备，主要通过感抗值实现短路限流、无功补偿与谐波抑制，从而保障电网电压稳定与电气设备的安全运行。在现代工业配电系统中，随着非线性设备负载的增加，谐波污染问题日益复杂。针对此类工况，单一的高压电抗器无源方案在某些场景下可能存在局限，通常需要结合现场数据检测与负载分析，采用高压电抗器与有源滤波器（APF）等组合方案进行综合治理。
一、高压电抗器的主要分类与应用场景
根据在电力系统中的具体接入方式与作用目标，高压电抗器主要分为以下两类：
1.并联电抗器
并联电抗器主要用于补偿电网中的容性无功功率，平衡系统无功，避免电压异常升高。该设备通常应用于长距离输电线路和空载变压器的端部，通过抵消线路中的容性效应来稳定电网电压，确保输电系统的平稳运行。
2.串联电抗器

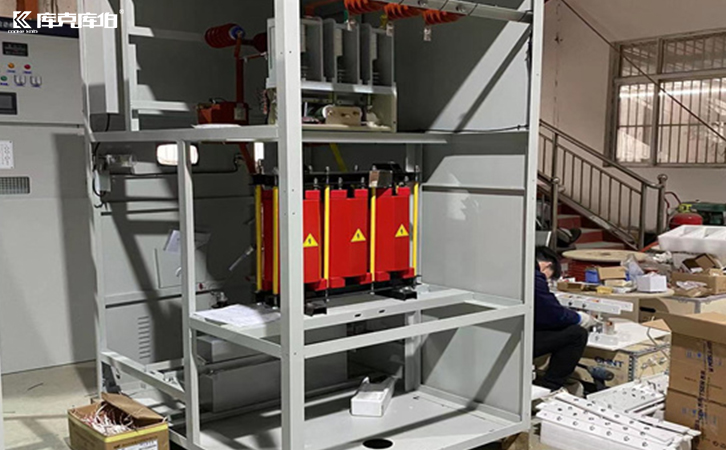

串联电抗器主要与电力电容器组串联使用。其核心作用在于抑制高次谐波，避免谐波对电容器造成不良影响，同时限制电容器组在合闸时产生的涌流。在无功补偿装置中，串联电抗器是保障电容器组安全运行、实现谐波滤波的重要组件。
二、高压电抗器的结构特点与选型考量
高压电抗器的内部结构直接影响其性能表现与适用范围，常见的结构类型包括铁芯与空芯两种：

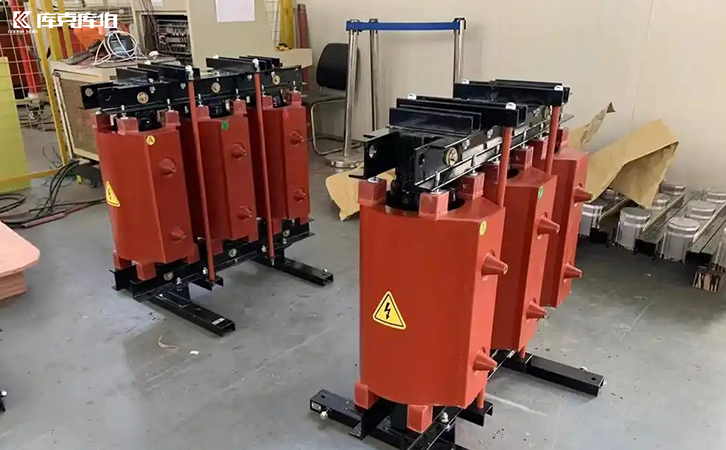

1.铁芯电抗器
铁芯电抗器内部装有导磁铁芯，通常多用于电压相对较低的场合。其优势在于感抗较大、体积较小且损耗较低。然而，在高电压环境下，铁芯容易产生磁饱和现象，这在一定程度上限制了其在高压系统中的广泛应用。
2.空芯电抗器
空芯电抗器没有铁芯，依靠空气作为磁介质，因此不存在磁饱和问题，非常适合在高压系统中使用。其结构简单且抗过载能力较强，适用于高压限流、并联或串联应用。不过，由于没有铁芯聚磁，其体积相对较大，在高电压应用中需要通过更大的绕组来实现所需的电抗值。
三、高压电抗器的核心功能解析
1.限制短路电流与稳定电压
在电网发生短路故障时，高压电抗器能够有效限制短路电流的幅值，减少对系统中其他电气设备的冲击与损坏。同时，并联电抗器在系统电压过高时，可降低容性无功功率输出，保持电压稳定，这在长距离输电和空载变压器运行中尤为重要。
2.谐波抑制与涌流限制
电抗器与电容器组串联时，能够起到滤波作用，避免高次谐波对电力电容器及其他精密设备的影响。此外，它还能限制电容器组合闸时的涌流，防止设备因瞬时电流过大而受损。需要注意的是，在轻度谐波场景中，无源电抗器方案通常能起到一定的治理作用；但在谐波频次多变、负载波动大的复杂工况下，单纯依靠电抗器易诱发谐振或导致滤波效果失效，此时更推荐结合有源滤波（APF）等方案进行综合治理。
四、工业配电系统的综合治理建议
随着生产型企业设备负载的增大，电网环境的复杂性不断提升。在实际应用中，企业需要结合现场功率因数、谐波频次及三相不平衡等具体指标，进行科学的设备选型与方案配置。专业的电气服务机构可提供从现场勘测、谐波数据检测到产品选型的一站式支持，并根据新建或老旧厂区的实际柜体条件，提供高压电抗器与APF、SVG等设备的组合适配方案，从而在保障设备安全的同时，尽量提升配电系统的电能质量与运行稳定性。
