轨道交通线路配备补偿电容器的需求分析与治理方案
在轨道交通系统中，地铁、有轨电车和高速铁路等受电网波动影响较大或电力负荷较高的线路，通常需要配备补偿电容器以改善电能质量；而轻轨线路则需根据轨道长度和周边负荷等实际情况进行评估。随着技术的发展，除了传统设备，SVG（静止无功发生器）等动态无功补偿方案也常被引入轨道交通低压供电系统中，以应对更为复杂的电能质量问题。
一、轨道交通各类型线路的补偿需求分析
按照不同的运行方式和技术要求，轨道交通线路在供电系统和电气特性上存在差异，对补偿设备的需求也有所不同。
1.地铁线路
地铁线路通常会受到城市电网的影响，例如城市电压的波动或瞬时过载等问题。这些问题可能会对地铁线路的正常运行产生不利影响。通过合理配备「补偿电容器」等无功补偿设备，有助于消除或减轻这些电力问题带来的影响，维持供电系统的稳定性。
2.有轨电车线路
有轨电车线路通常与城市电网直接接入，其供电质量同样容易受到城市电网波动的干扰。在这种情况下，配置补偿设备可以有效提高有轨电车线路的供电质量，减少因供电故障对线路日常运营造成的影响。
3.轻轨线路
对于轻轨线路而言，是否需要配备补偿设备需要根据实际情况来判断。一般来说，轻轨线路的供电能力和质量要求相对较低，常规情况下配置需求可能并不迫切。但在一些特殊场景中，如轨道电路较长、周边电力负荷变化较大时，考虑配备补偿设备仍是一个值得评估的选项。
4.高速铁路线路
高速铁路线路具有线路长、电力负荷大的特点，并且需要兼顾高速运行时的能效和供电质量。补偿电容器的应用有助于提高高速铁路线路的能效，降低能量损耗，为线路的稳定运行提供支持。
二、轨道交通电能质量治理的进阶方案

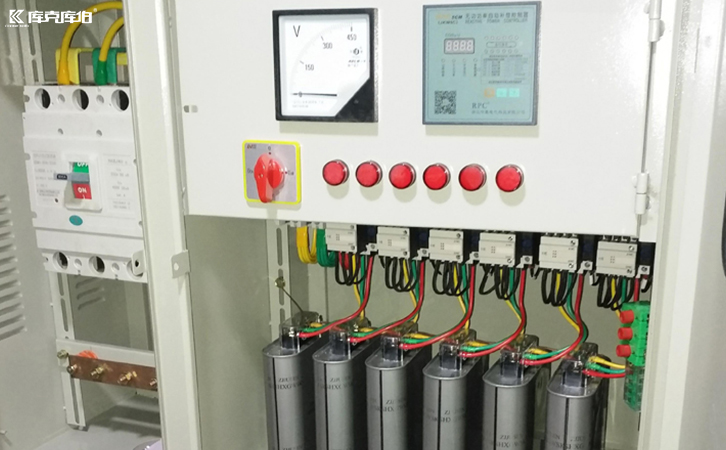

在轨道交通低压供电及老旧配电改造场景中，传统的补偿方式面临一定挑战。例如，老式电容频繁投切且易受谐波冲击，可能出现鼓包漏液现象；传统补偿柜也容易因电容投切涌流、系统谐振或过补偿而导致跳闸。
为了解决这些问题，SVG等动态补偿技术逐渐被引入。SVG设备不含电力电容器，从硬件层面避免了鼓包漏液问题。同时，其自身不产生谐波，无容性元件构成的谐振回路，有助于降低谐波放大风险。针对轨道交通中负载变化快、功率因数波动明显的工况，具备毫秒级动态响应能力的SVG可将功率因数稳定在考核标准内，降低力调电费罚款风险。
在实际项目中，库克库伯等品牌提供的电能质量综合治理方案，可将低压干式电容器、电抗器、SVG及APF有源滤波器等设备组合使用。这种组合方案能够兼顾大容量静态补偿与动态无功补偿需求，在控制整体投入成本的同时，有效处理谐波、无功和三相不平衡等多类电能质量问题。
三、补偿设备的配置与选型建议
在设计和建设轨道交通线路时，应充分考虑电力系统的特点和线路的运行特性，合理配置补偿设备。
补偿容量的计算与配置需要精确评估。如果补偿不足，可能导致功率因数不达标、系统电压偏低；若补偿过量，则会出现过补偿现象，导致功率因数超前，不仅可能产生罚款风险，还可能引起电压偏高，进而影响设备使用寿命。因此，结合现场实测数据与负载工况进行科学选型，是保障轨道交通电力系统高效、安全运行的重要因素。
