工商业电力系统谐波治理及无功补偿方案制定指南

返回列表来源：发布日期：2025-02-21 14:40:42【大中小】

制定电力系统的谐波治理及无功补偿方案，首先需要开展现场电能质量检测与负载分析，明确系统的谐波畸变率与无功需求，进而根据具体工况匹配有源滤波器（APF）、静止无功发生器（SVG）或电容电抗等单一及组合设备，以改善电能质量并降低线路损耗。

一、谐波与无功功率对电力系统的影响

在工业与商业用电场景中，电子设备的广泛接入使得电能质量问题日益凸显，主要集中在谐波干扰与无功功率波动两个方面。

1.谐波畸变的潜在风险

谐波会导致电力系统的电压和电流波形发生畸变，降低整体电能质量。在较为严重的工况下，谐波干扰可能引起设备过热、绝缘老化加速甚至系统故障，进而影响生产连续性并增加设备的维护成本。

2.无功功率偏低的负面影响

无功功率不足会导致系统功率因数偏低，增加线路及变压器的额外损耗，降低电能的有效利用率。同时，大量无功功率的波动容易引发电压不稳，影响敏感设备的正常运行。

二、谐波治理及无功补偿方案的选型策略

科学的「谐波治理及无功补偿方案」需要基于现场勘测数据、配电结构和治理目标进行定制。通常需要结合现场实际情况，采取差异化的设备配置策略：

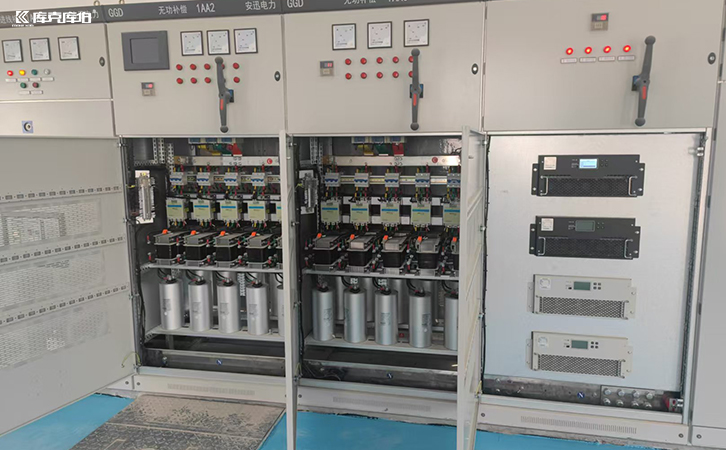

谐波治理方案

1.谐波严重且无功需求较大的场景

当系统同时面临严重的谐波污染和较大的无功缺口时，通常需要综合配置有源滤波器（APF）与无功补偿装置（如电容电抗或 SVG）。APF 主要负责动态滤除谐波，而无功补偿装置则用于提供基础或动态的无功支撑。虽然 APF 本身也具备一定的无功补偿能力，但全部依靠 APF 进行大容量无功补偿的成本相对较高，因此组合方案在技术经济性上更具优势。

2.谐波较大而功率因数较高的场景

若系统谐波含量较高，但整体功率因数已处于合理区间，建议优先采用有源滤波器（APF）进行针对性的谐波治理，通常无需额外增加大容量的无功补偿设备。

3.谐波较小而功率因数较低的场景

当系统谐波畸变率在安全范围内，主要问题为功率因数偏低时，建议采用常规的无功补偿方案，如配置低压干式电容器与电抗器组合，以提升功率因数并降低线损。

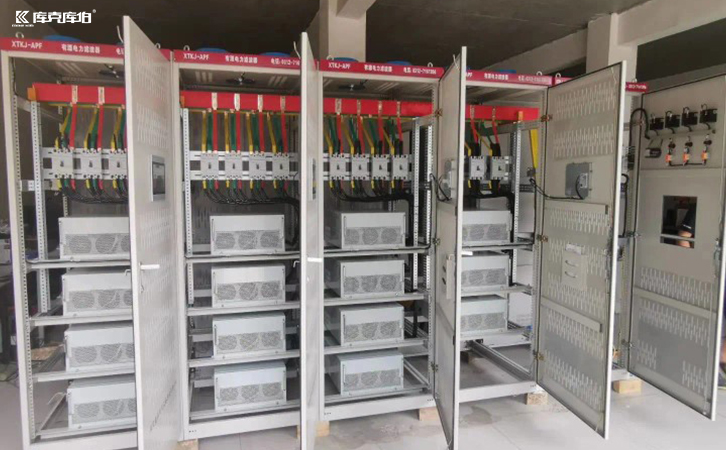

无功补偿方案

三、设备配置与实施注意事项

在方案落地与设备选型过程中，需综合考虑现场环境、负载变化及安全规范：

设备兼容与组合限制：有源滤波器（APF）在运行中，通常不建议与纯电容补偿柜或无源滤波器直接并联使用，以免引发谐振或设备损坏。对于复杂工况，可考虑 APF 与 SVG 或电容电抗等经过专业设计的组合治理方案。
元件安全与工况适配：在复杂工业环境中，电容器等基础元件需具备较高的可靠性。例如，采用全干式结构的电容器有助于降低漏油风险；针对可能存在异常工况的场景，选用通过相关委托试验的防爆型电容器，有助于降低运行风险。晶闸管投切开关支持过零投切，有助于减少投切涌流对电网的冲击。
后期运维与扩容：对于新建或老旧配电系统改造项目，方案配置应预留一定的扩容空间，并考虑设备的移位与线路改造需求。定期的日常运维和基础故障排查也是保障系统长期稳定运行的重要环节。

通过科学的现场分析与合理的设备选型，企业能够有针对性地改善电能质量，为电力系统的安全、高效运行提供基础保障。
