电力电容器串联电抗器后电压升高的原因分析与应对方法

返回列表来源：发布日期：2023-12-18 16:33:41【大中小】

电力电容器串联电抗器后出现电压升高，通常是由电容器的无功功率释放、系统参数匹配引发的谐振、负载波动以及电源电压变化等因素引起的，在实际应用中可通过调整设备参数或增加电能质量治理装置来改善这一现象。

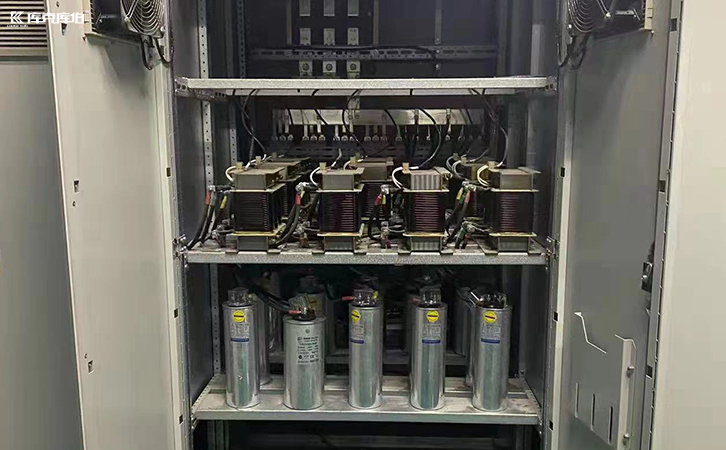

串联电抗器

一、电压升高的主要原因分析

在电力系统中，将电容器与电抗器组合使用有助于改善电能质量，但在某些工况下可能会观察到电压抬升。了解其背后的物理机制，有助于更合理地进行设备选型与系统配置。

电力电容器具备良好的储能与释能特性。在系统运行过程中，当电容器处于特定的充放电状态或向系统注入无功功率时，可能会引起局部节点电压的抬升。因此，在设备投运时需要关注无功功率的补偿容量，避免过补偿导致电压超出正常范围。

当系统中的电容值与电感值在特定频率下相互匹配时，可能会引发谐振。如果串联电抗器的参数设计未充分考虑系统背景谐波，两者可能在某次谐波频率下发生串联或并联谐振，从而导致该频率下的电压幅值显著升高。调整电容器或电抗器的参数，打破谐振条件，是缓解此类问题的常见思路。

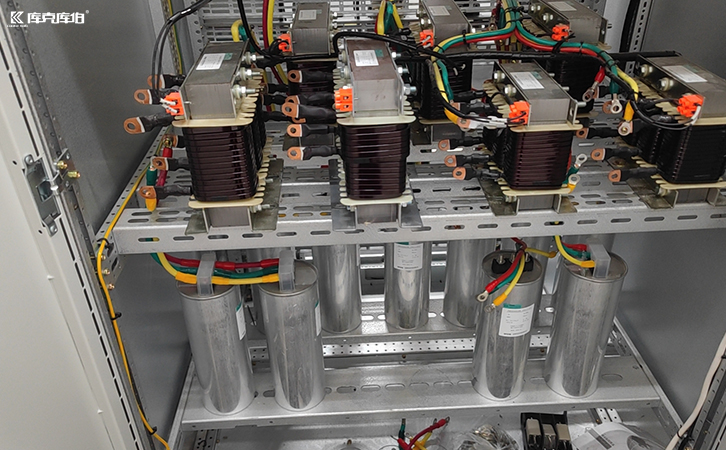

电力电容器

工业制造、新能源、冶金等场景中存在大量非线性负载，这些负载的频繁启停和功率变化会导致系统电压波动。此外，电网侧电源电压本身的波动也会直接叠加在补偿设备上，使得电容器串联后的整体端电压出现升高现象。

针对电压升高可能带来的设备运行风险，需要结合现场实际工况采取相应的治理措施。电能质量治理的实际效果通常受现场负载类型、配电结构和运行数据等多种因素影响。

在方案设计阶段，应结合现场检测数据综合判断。通过精确计算系统的无功需求与谐波背景，合理选择电容器与电抗器的参数，避免系统发生谐振或过补偿。对于存在复杂非线性负载的场景，通用设备不一定能完全匹配需求，需进行定制化选型。
