在电气工程领域，这是一个常见且重要的问题。答案是：并联电容器不能“抵消”电感本身，但可以补偿电感在交流电路中引起的特定不良效应，即对无功功率的占用和功率因数的降低。

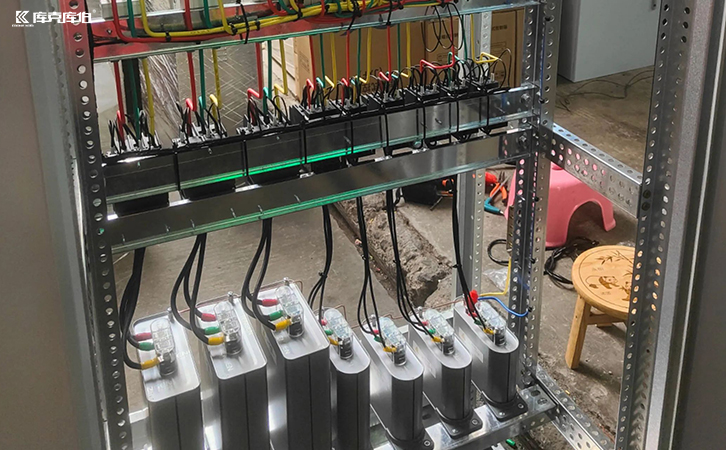

并联电容器

一、电感与电容在交流电路中的对立特性

在直流电路中，电感表现为短路（稳态下），电容表现为开路，二者行为相对简单。但在交流电路中，由于电流和电压方向周期性变化，它们呈现出截然不同且相互对立的特性：

1、电感的特性：电感对变化的电流产生阻碍作用，这种阻碍称为感抗 (x_l)。电感上的电流相位滞后于电压相位90度。它在工作中需要与电源之间进行能量交换，吸收和释放能量，这个过程不消耗有功功率，但占用了无功功率。

2、电容的特性：电容同样对交流电产生阻碍，这种阻碍称为容抗 (x_c)。电容上的电流相位超前于电压相位90度。它同样与电源进行能量交换，但其吸收和释放能量的周期与电感正好相反。

二、无功功率与功率因数

当一个纯电感负载（如电动机、变压器）接入交流电路时，它需要从电网吸收无功功率来建立磁场。这会导致：

1、总电流增大：线路中的总电流由有功电流和无功电流矢量合成。

2、功率因数降低：功率因数（cosφ）是有功功率与视在功率的比值。无功功率的存在会使视在功率增大，从而降低功率因数。

3、线路损耗增加：增大的总电流会使线路上的焦耳损耗（i²r）增加。

4、供电容量利用率下降：电网需要提供更大的视在功率，但实际做功的有功功率并未增加。

三、并联电容器的补偿原理

1、能量交换的局部化：电感需要从电源吸收无功功率来建立磁场时，恰好电容器正处于释放其储存电场的状态，可以向电感提供这部分无功功率。反之，当电感释放磁场能量时，电容器又恰好处于吸收状态。

2、电流相位的互补：由于电感电流滞后电压90度，而电容电流超前电压90度，二者相位相反。在并联节点处，电感需要的无功电流和电容提供的无功电流可以相互“抵消”。

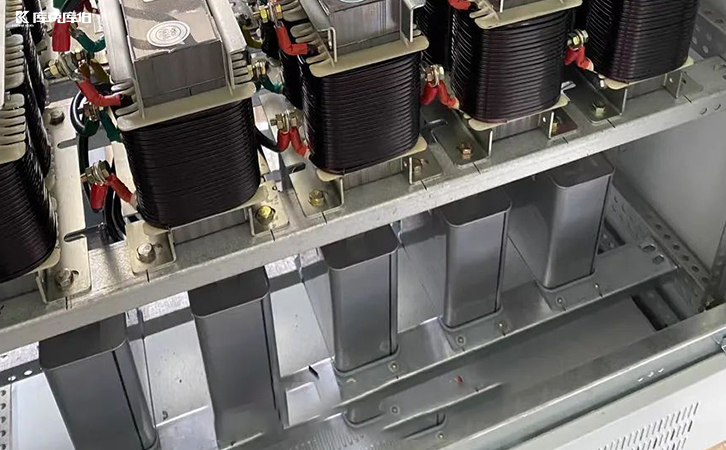

并联电容器

由此可见，原本需要从远方电源经由输电线路提供的无功功率，现在大部分由本地并联的电容器就地提供了。从电源侧看，线路中流动的无功电流分量大大减少，总电流随之减小，功率因数得以提高，从而实现了我们通常所说的“补偿”或“抵消电感效应”。
