高频谐波治理设备有哪些类型？有源、无源与混合型滤波器优缺点解析

返回列表来源：网络发布日期：2026-05-12 15:13:43【大中小】

高频谐波治理设备主要分为有源滤波器（APF）、无源滤波器和混合型滤波器，企业需根据现场谐波频次的复杂程度与负载动态变化选择合适的方案。面对工业和商业电力系统中日益突出的电能质量问题，配置合适的设备能够有效防止谐波击穿设备绝缘、干扰电路板正常工作，并避免变压器温升过高及系统谐振等隐患。

高频谐波对电力系统的潜在隐患

长期存在的谐波超标虽然无法通过肉眼观测，但会对电力系统造成严重破坏。常见的隐患包括电容鼓包漏液、电机老化加速以及设备频繁跳闸。此外，若谐波超标超出规范要求，企业还可能面临供电部门的处罚。因此，引入专业的「高频谐波治理设备」是保障设备安全运行和降低运维风险的必要措施。

主流高频谐波治理设备的类型与优点

有源滤波器（APF）

有源滤波器通过实时监测电网谐波信号，产生反向电流主动抵消谐波。与无源滤波相比，有源滤波可应对频次复杂、动态变化的谐波。其核心优点在于治理精度高、响应速度快，能够处理多种频率的高次谐波，同时还能改善功率因数，提升电网的整体稳定性。

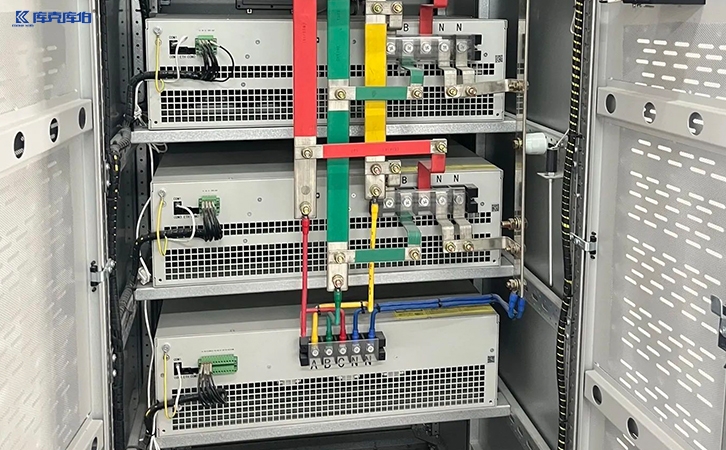

高频谐波治理设备

无源滤波器

无源滤波多通过由电感、电容和电阻组成的特定LC滤波网络，有选择性地滤除固定频次谐波。其突出优点是结构简单、投资成本低且运行维护方便。对于负载特性相对稳定、谐波频率固定的场所，无源滤波器能够长期稳定工作，是一种具备高性价比的治理方案。

混合型滤波器

混合型滤波器结合了有源和无源滤波器的优势，兼顾了治理精度与系统稳定性。它通常通过无源滤波器吸收固定频率的谐波，同时由有源滤波器负责处理剩余的高频动态谐波。这种组合方式的优点是治理范围广、能效高，且对谐波波动的适应性强，尤其适合工业园区或大型生产线等复杂用电环境。

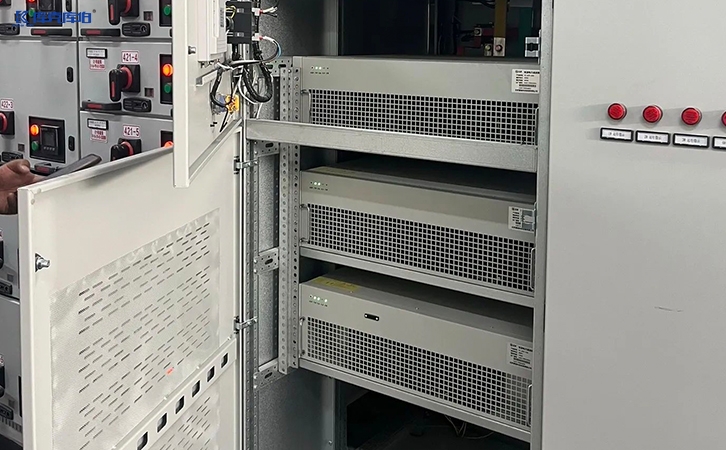

高频谐波治理设备

综合治理方案的选型建议

不同类型的高频谐波治理设备各有侧重：有源滤波器以精度和灵活性见长，无源滤波器以稳定性和经济性取胜，混合型滤波器则兼顾多方需求。企业在选型时，应综合考量现场负载特性、谐波频率分布、投资预算以及维护条件。若现场同时存在无功功率波动和谐波超标问题，还可考虑将 SVG 动态无功补偿与 APF 搭配使用，从而实现电能质量的最优治理效果。
