电力系统谐波治理综合解决方案：设备选择与实施策略

返回列表来源：网络发布日期：2026-04-24 15:11:43【大中小】

解决电力系统谐波问题的核心在于准确识别非线性负载等谐波源，并根据实际工况合理搭配有源滤波器（APF）与静止无功发生器（SVG），通过分区、分步的综合方案，有效消除电流杂波、提升功率因数并保障电网稳定运行。

一、谐波的危害与污染源识别

随着电力电子设备的广泛应用，谐波问题对电力系统的影响日益突出。谐波无法通过肉眼直接观测，但长期超标会击穿设备绝缘、干扰电路板正常工作，导致变压器温升过高、电机老化加速以及设备频繁跳闸。此外，若谐波超标超出规范要求，还可能面临供电部门的处罚。

谐波的产生源主要来自变频器、整流器、开关电源、焊机及UPS不间断电源等非线性负载。为了进行有效治理，首先需要使用电能质量监测设备对整个电力系统进行分析，捕捉谐波的幅值、频率及其对电网的影响，从而为后续方案提供科学依据。

针对不同的电能质量问题，需要选择合适的治理设备：

APF是一种基于电力电子技术的动态谐波治理设备，主要用于治理谐波并滤除系统电流杂波。与多用于滤除固定频次谐波的无源滤波相比，有源滤波器能够实时监测并应对频次复杂、动态变化的谐波。其响应速度快、补偿精度高，适用于需要实时调节、负载变化频繁的场合。

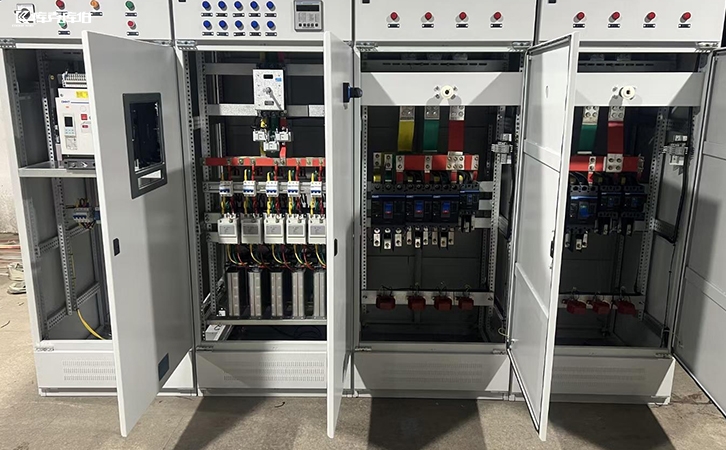

谐波治理综合解决方案

SVG主要用于处理无功功率，提升功率因数。对于冲击负载和变频负载产生的快速变化的动态无功，传统电容柜因分级投切存在响应延时，而SVG支持连续无级调节与毫秒级响应，能大幅降低电压与功率因数波动。同时，部分SVG也具备一定的谐波滤波功能。

如果现场仅存在功率因数波动或跳闸问题，可选用SVG；若同时存在谐波超标与功率因数不达标的场景，则建议将APF与SVG两套设备搭配安装，以实现全面的电能质量优化，并有效降低力调电费罚款风险。

谐波治理是一个系统工程，科学的谐波治理措施需要结合现场实际情况进行定制化设计与实施。

在初期阶段，需采用功率质量分析仪或谐波分析仪等设备，对电网中的谐波源进行详细调查和评估。通过掌握谐波污染源的特性，制定针对性的治理方案。

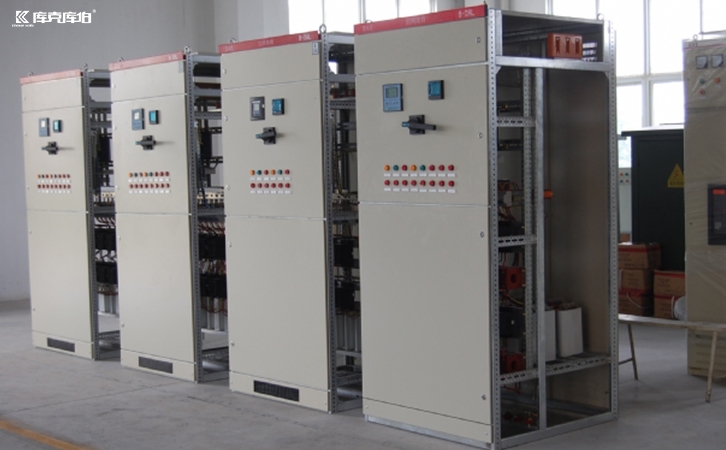

谐波治理综合解决方案

在大型电力系统中，通常存在多个谐波源且不同区域的谐波水平各异。治理方案应采用分区治理的方式，在关键节点或高谐波源区域安装相应的滤波设备，减少谐波对其他区域的干扰，确保系统整体稳定。

治理过程应分步骤推进。例如，可优先在主要谐波源位置安装无源滤波器以抑制低次谐波，随后根据动态波动需求部署有源滤波器，消除高次谐波和非线性负载造成的复杂干扰。

通过采用综合解决方案，灵活组合使用APF与SVG设备，并配合后期的持续监测与调整，能够有效改善电网运行质量，延长设备使用寿命，保障电力系统的安全与高效运行。
