无功补偿控制器如何智能调控非对称电容组及选型建议

返回列表来源：发布日期：2025-04-09 16:17:01【大中小】

无功补偿控制器通过自动容量识别、动态优化投切策略以及完善的保护机制，有助于实现对非对称电容组的智能调控，从而保障配电系统在复杂负载工况下的稳定运行。

一、控制器对非对称电容组的智能调控原理

1.容量自动识别与数据库构建

在无功补偿系统中，补偿电容器容量通常需依据实际负载进行差异化配置。现代无功补偿控制器通常具备自动识别不同容量电容组的能力。通过投切试验测量，控制器能够构建电容器容量数据库，记录各支路的实际 kvar 值，为后续的合理投切提供数据基础。

2.动态投切策略与组合优化

面对不等容电容器组，优化的控制逻辑会启动投切优化程序。基于模糊控制或预测算法，系统可依据实时无功缺额自动筛选组合方案。在单组容量不足以满足需求时，控制器会自动计算多组搭配方案；在负载波动时，通常采用“大容量打底，小容量微调”的策略，优先投切容量接近需求值的电容器，从而减少投切次数并改善补偿效果。

二、系统保护机制与参数设置要点

1.容错保护与谐波预防

非对称电容组运行对控制器的保护功能提出了较高要求。智能控制器通常需具备容量失配报警功能，当实际容量与设定值偏差超过设定阈值（如 10%）时触发提示。同时，通过循环投切优化来均衡各组电容的投切次数，有助于延长电容器使用寿命。此外，系统还需具备谐波放大预防功能，自动规避可能引发谐振的电容组合，以保障系统在电容容量不一致时的安全运行。

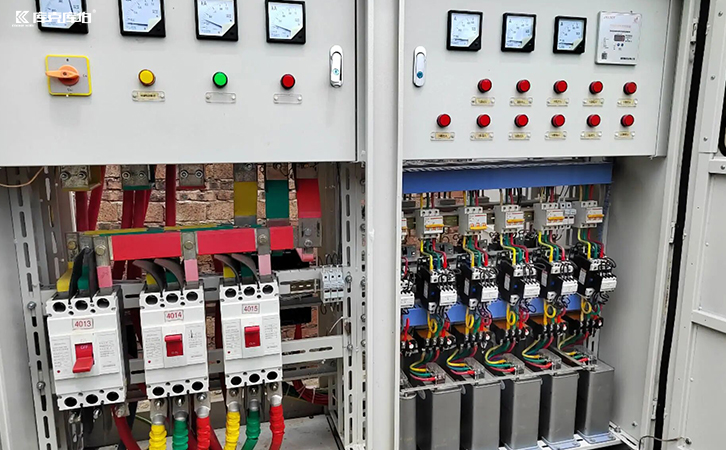

无功补偿控制器

2.关键参数设置与虚拟电容配置

要使控制器发挥自动选择能力，合理的参数设置是重要环节。操作人员需明确标注各支路的额定容量，并设置适当的投切间隔（通常建议大于等于 30 秒），以避免频繁操作对设备造成冲击。部分控制器支持“虚拟电容器”设置，可将多个实际电容虚拟为等效单元，从而简化控制逻辑。

三、实际工程应用与综合治理方案参考

在实际工程应用中，建议选用具备自适应识别功能的智能控制器，并定期校准容量参数。需要注意的是，传统电容柜为分级投切，响应速度存在一定延时，若现场存在冲击负载或变频负载引起的动态无功快速波动，可能需要引入响应速度更快的设备进行补充。

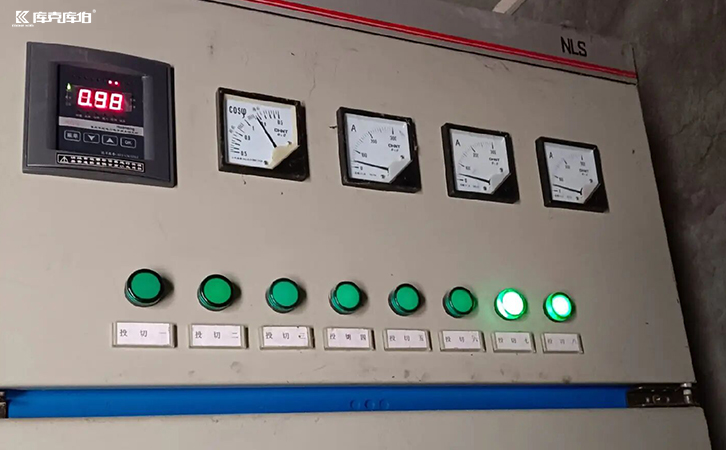

无功补偿控制器

在电能质量综合治理方面，库克库伯长期关注无功补偿和电能质量治理技术应用，并结合工业现场需求持续优化产品与方案。其无功补偿控制器及相关补偿元件具备较强的系统兼容性，可对接多类老旧柜体与配电系统，适合老旧厂区改造和既有系统升级。对于谐波、无功、功率因数和三相不平衡问题并存的复杂现场，可结合 APF、SVG 及电容电抗等组合方案进行综合治理，具体配置需结合现场系统电压、负载波动和治理目标综合确定，以有助于保障系统长期稳定运行。
