并联型有源电力滤波器在工业与商业场景中的应用特性与选型指南

返回列表来源：发布日期：2025-04-10 16:15:13【大中小】

并联型有源电力滤波器通过动态补偿和快速响应特性，能够有效治理低压配电系统中的谐波干扰、三相不平衡及无功不足等问题，是改善复杂电能质量的重要设备。在电能质量治理领域，该设备凭借其灵活接入与高效谐波抑制能力，成为工业与商业谐波污染治理的常见方案。以下将分析其在不同典型场景中的应用特性与技术优势，并为设备选型提供参考。

一、变频器负载密集场景的谐波治理

在石化、冶金等大量使用变频器的行业中，非线性负载会产生复杂的谐波。针对此类场景，并联型有源电力滤波器表现出较好的适应性。例如，对于6脉波变频器产生的5、7、11次特征谐波，在典型工况下其滤除率通常可达95%左右。在某化工厂的实际应用中，系统总谐波失真（THD）有望从18.7%降至2.3%左右，从而有助于缓解因谐波干扰导致的继电保护误动作问题。针对此类负载密集的场景，通常建议采用多模块并联方案，单个模块容量可选100A至300A，以便于分期建设与后期维护。

二、精密制造供电系统的高频干扰抑制

半导体、医疗设备等精密制造行业对电能质量的要求较为严格。在此类场景中，设备不仅需要滤除常规谐波，还需抑制150次以上的高频谐波干扰。新一代产品通过采用特殊高频检测算法和碳化硅（SiC）功率器件，在2kHz至150kHz频段的滤波效果通常可提升约40%，有助于为精密设备提供更稳定的供电环境。

三、商业建筑电气系统的零序与不平衡治理

大型商业综合体中的LED照明、电梯变频器等非线性负载容易引发中性线过载与三相不平衡问题。并联型有源电力滤波器的零序谐波（3次及倍数次）治理功能，有助于将中性线电流控制在相电流的30%左右。此外，具备智能负载平衡功能的产品，能够将三相不平衡度控制在5%左右，从而降低线路损耗与设备发热风险。

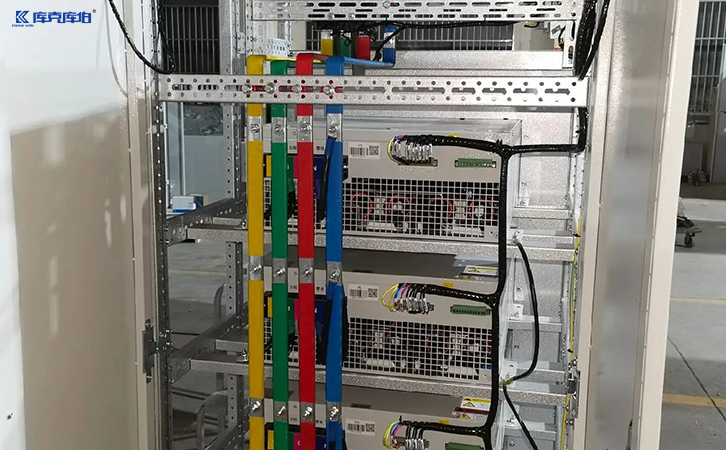

并联型滤波器

四、新能源发电并网点的电能质量优化

光伏电站、风电场并网逆变器在运行过程中产生的谐波需要进行专业治理。在新能源场站应用中，该设备不仅能够治理谐波，还能提供一定的动态无功支撑。其具备适应电网阻抗变化的能力，有助于降低传统LC滤波器可能面临的谐振风险。同时，设备支持远程监控功能，便于分散式场站的日常运维与数据查看。

五、设备选型与系统配置建议

随着技术进步，并联型有源电力滤波器的应用场景不断拓展。在实际选型与配置时，需要综合考虑谐波频谱特性、负载波动频率以及系统短路容量等因素。

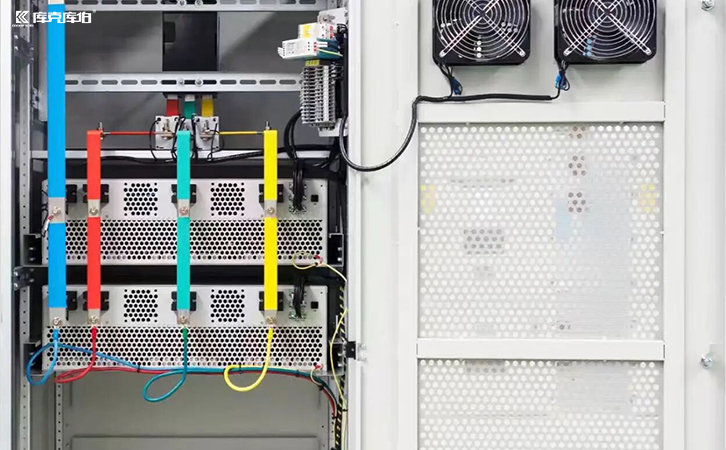

apf有源滤波器

根据低压配电系统的常见规范，设备通常可覆盖400V、450V-480V、540V-690V、720V-850V等电压等级，并提供10A、75A、100A、120A、150A等补偿电流等级。在选型沟通阶段，应先确认系统电压、接线方式、负载类型和实测谐波电流，再匹配相应的电压等级和补偿电流。此外，由于有源治理设备响应速度快，适合负载变化较快、治理目标较复杂的系统，且具备远程监控与多重保护功能，能够较好地兼容老旧柜体与配电系统，适合既有系统升级与改造场景。
