APF有源电力滤波器的工作原理、主要分类与选型建议

返回列表来源：发布日期：2025-04-09 16:12:20【大中小】

apf 有源电力滤波器主要用于治理电网中的谐波污染，通过动态补偿滤除复杂频次的谐波电流，其核心分类主要基于拓扑结构和电路架构，实际选型时需根据现场的谐波特性与治理深度进行合理匹配。

一、APF有源电力滤波器的工作原理

在电能质量治理领域，谐波污染是影响设备稳定运行的重要因素。与通过LC回路滤除固定频次谐波的无源滤波不同，该设备能够应对频次复杂、动态变化的谐波。其基本原理是通过实时检测系统中的谐波电流，并控制逆变器产生与之大小相等、方向相反的补偿电流，从而在电网中抵消谐波成分。这种动态治理方式有助于减少因长期谐波超标导致的设备绝缘老化、电路板干扰及频繁跳闸等隐患。

二、基于拓扑结构的分类体系

根据接入电网的方式与补偿原理，APF主要分为以下三种拓扑结构：

1.并联型APF

并联型结构直接补偿负载产生的谐波电流，主要应用于电流源型谐波治理场景。由于其技术成熟且补偿效果直接，在各类工业谐波治理中应用较为广泛。

2.串联型APF

串联型结构主要通过向电网注入补偿电压来消除电压谐波。这种类型通常适用于对电压波动和波形畸变较为敏感的特定场合。

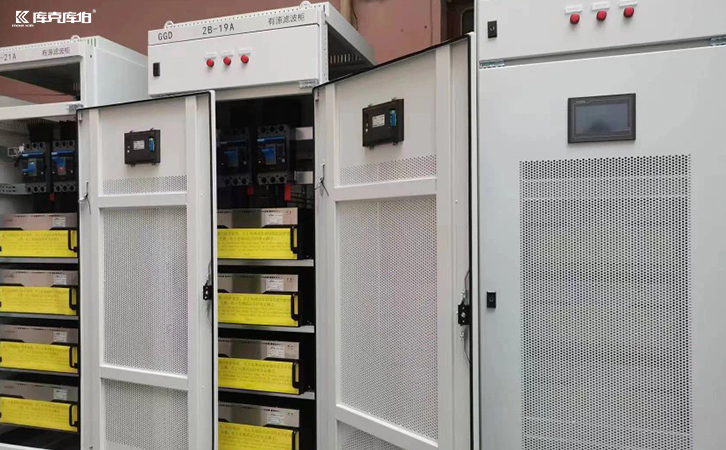

apf有源电力滤波器

3.混合型APF

混合型结构融合了并联型与串联型的优势，能够同时治理电压和电流质量问题。其进阶版本统一电能质量调节器（UPQC）具有较高的系统集成度，但相应的设备成本也会有所增加。

三、基于电路架构的类型分析

从内部电力电子电路的架构来看，APF主要分为两电平和多电平两类：

1.两电平结构

两电平APF的结构相对简单，初期建设成本较低。但在运行过程中，其开关损耗相对较大，整体运行效率通常在92%至95%之间。

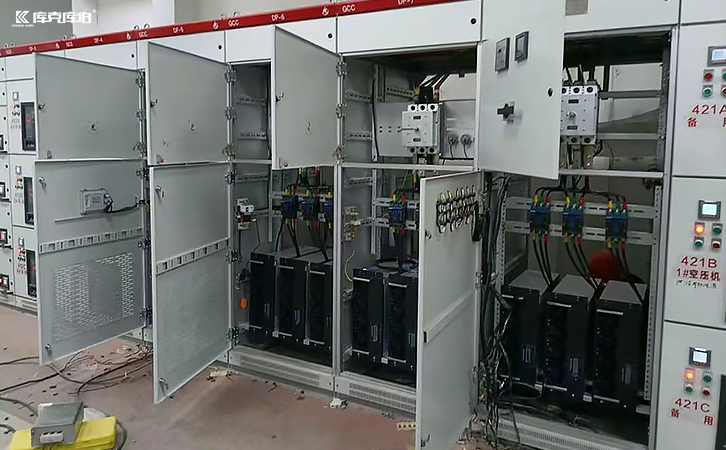

apf有源电力滤波器

2.多电平结构

多电平结构（如三电平及以上架构）的输出波形更接近正弦波。虽然其设备成本相比两电平结构有所增加，但输出的谐波含量更少，在电能质量改善方面具备一定优势。

四、综合选型建议

在实际工程中，选择 apf 有源电力滤波器需要综合评估现场的谐波特性、治理深度要求以及系统电压等级。对于一般的工业制造场景，通常适用并联型两电平结构，能够满足常规的谐波治理需求；而对于半导体、精密仪器等对电能质量要求较高的精密场合，则建议选用多电平结构或专用型号，以保障设备的稳定运行。
