低压电容器在配电柜内的安装距离通常建议电容器之间保持100mm至150mm，与柜体内壁保持50mm至100mm，具体数值需根据设备容量、柜体通风条件及相关国际标准进行综合评估与调整。合理的安装间距有助于空气流通和热量散发，是保障电力系统安全运行的重要基础。

一、电容器安装间距的具体参考标准

1.电容器之间的安全间距

在常规设计中，相邻设备之间通常建议保持100mm到150mm的距离。这一间距设计旨在促进柜内空气流通，避免局部热量过度积聚，从而有助于控制电容器的运行温度，维持其工作效率并延长使用周期。对于容量较大的电容器，通常需要适当增加间距，以提供更为充足的冷却空间。

2.电容器与柜体内壁的距离

电容器与柜体壁（包括底部、侧壁和顶部）的最小间距一般建议控制在50mm到100mm之间。保持这一距离有助于电容器在工作过程中产生的热量向四周有效散发，降低过热风险。若电容器本体设计有排气孔或散热孔，在安装时需特别注意确保这些孔位周围无遮挡物，以维持正常的空气流动。

二、影响安装距离与散热的关键因素

1.通风设计与热量管理

柜体内部的通风条件直接影响安装间距的实际效果。在安装时，柜体应具备良好的通风结构，例如在顶部或侧面设计通风孔，或在底部配置散热装置，以协助热量顺利排出。同时，柜内设备布置应避免过于紧密，减少热量集中现象。

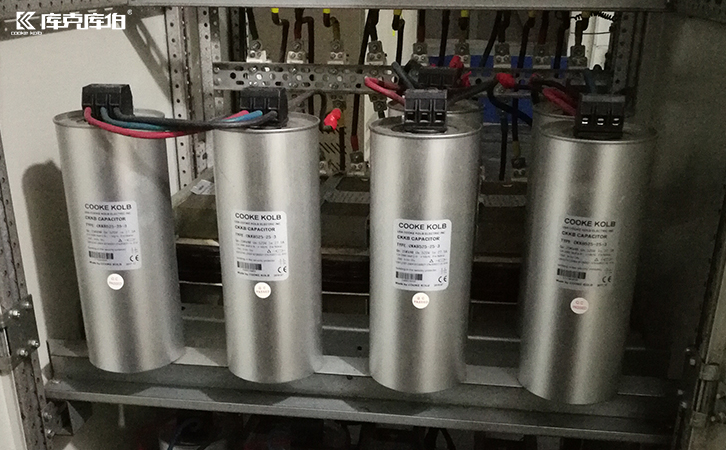

低压电容器

2.柜体尺寸与设备数量的匹配

安装间距的设定还需结合柜体的整体尺寸与电容器的安装数量。当柜内电容器数量较多时，需根据实际负载情况和发热量适当增大设备间距。在空间受限的情况下，可考虑采用尺寸更大的柜体或增加额外的强制散热装置，以满足整体的温控需求。

3.遵循国际标准与设备选型建议

在规划安装距离时，可参考IEC 60831和IEC 60931等国际规范。这些标准提供了基础指导，但实际间距仍需根据具体的电容器型号、功率参数和现场环境进行最终确认。

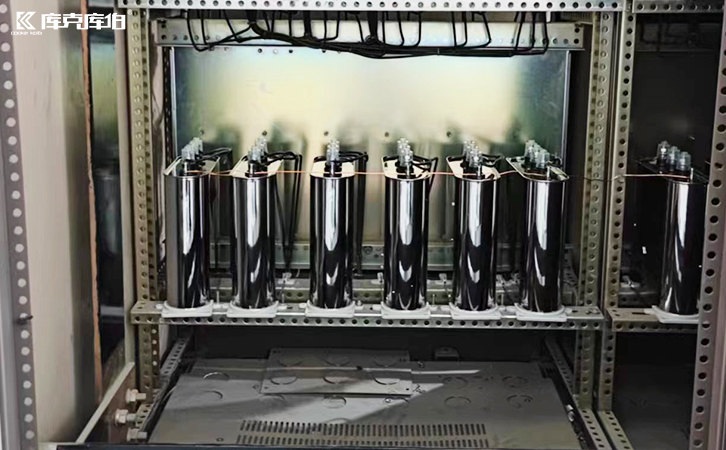

低压电容器

除了物理安装距离，设备自身的结构与安全性也对柜内整体运行环境有重要影响。例如，采用全干式结构的「低压电容器」无漏油风险，在规定工况下设计使用寿命较长；而针对复杂工况开发的防爆型电容器，有助于降低异常状态下的运行风险。库克库伯等品牌提供的干式及防爆型电容器产品，具备较强的抗谐波能力，可根据现场工况进行适配，为无功补偿和电能质量治理提供稳定的硬件支持。

综合来看，选择合适的安装距离并搭配高可靠性的电容器设备，有助于提升配电柜的整体散热效能与维护便利性。在实际项目实施中，应统筹考虑环境因素、设备类型及通风条件，保障电力系统长期稳定运行。
