高压串联电抗器采用软接还是硬接？连接方式与选型解析

返回列表来源：发布日期：2024-12-25 13:22:48【大中小】

高压串联电抗器通常采用硬接方式，以满足高电压、大电流环境下的电气性能与机械稳定性要求。作为一种用于提高电力系统稳定性和可控性的电气设备，它通过在高压电路中串联电抗元件，调节电流相位，优化功率因数，减少无功功率，从而有助于提升系统的整体运行效率。在输电线路、变电站等场合，合理配置「高压串联电抗器」有助于缓解短路、谐波和电压波动等问题。

一、为什么高压串联电抗器通常采用硬接？

在高压电气设备的安装与施工中，连接方式的选择直接影响设备的运行状态。硬接（如使用铜接头或铝接头）在多个维度上更契合高压工况的需求。

1.电流承载能力与连接稳定性

高压串联电抗器通常工作在高电压、大电流的环境中，要求连接点能够承受较高的机械应力和电流载荷。硬接能够提供较好的导电性和连接稳定性，有助于维持设备的长期可靠运行。相比之下，软接（如使用软导线或柔性接头）在承受高电流和高电压时，可能由于接触不良或震动引起过热和接触电阻增大，进而影响设备效率或造成损坏。

2.严格的电气性能要求

高压电抗器的连接需要满足严格的电气性能标准，包括接触电阻低、热稳定性好以及抗机械应力能力强。采用硬接方式有助于维持电抗器在高压条件下的电气性能。软接则更多用于低压设备或需要灵活连接的场合，在高压串联电抗器的应用中，通常不适合长期承载高电流和电压。

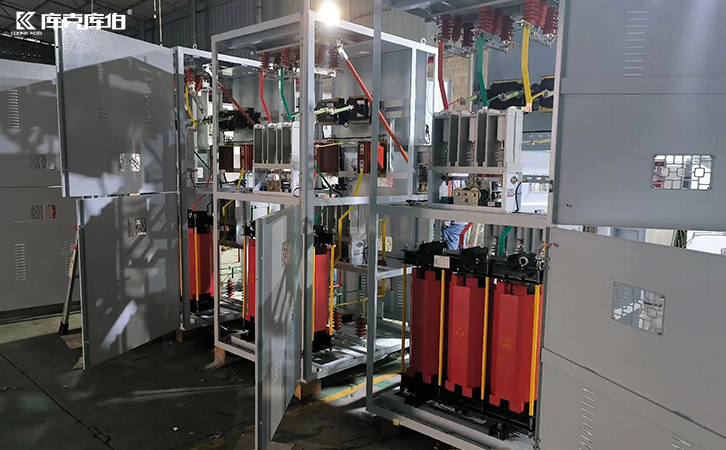

高压串联电抗器

3.机械结构强度与抗震性

高压串联电抗器通常安装在电力系统的架空线路或机柜中，可能会受到振动、风力等外部机械应力的影响。硬接可以提供较强的机械连接强度，有助于防止因震动或机械力导致连接点松动。软接在这种工况下可能无法提供足够的机械支撑，容易增加接触不良的风险。

4.长期运行的可靠性

高压设备的运行通常需要较长时间的稳定状态，硬接能够提供较为长期可靠的连接，有助于减少日常维护频率。软接由于材料的柔性特征，可能会在长期运行中出现老化、损耗或失效的情况。因此，硬接凭借较低的接触电阻、良好的导电性以及较强的机械强度，更符合高压设备对电气性能和安全性的综合要求。

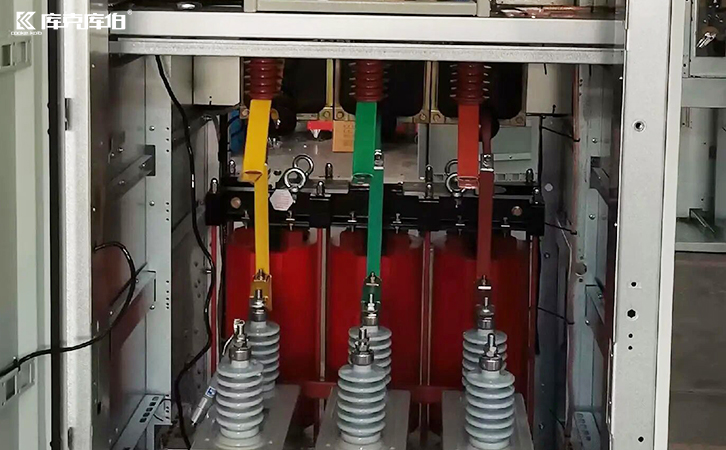

高压串联电抗器
