一台无功补偿控制器通常能控制多少个电容器？

返回列表来源：发布日期：2024-12-24 11:08:42【大中小】

一台无功补偿控制器通常可以控制10到30个电容器，但具体数量并非固定值，而是取决于控制器的设计容量、单个电容器的补偿容量、控制方式以及配套开关设备的物理限制。

一、影响电容器控制数量的核心因素

1.控制器与电容器的容量匹配

控制器的容量通常以其能够承受的最大无功功率来衡量。若控制器设计承载负荷较高，可接入的电容器数量相对较多。同时，单个电容器的容量大小也会直接影响总数：单个电容器容量较大时，控制的总数量较少；反之则较多。例如，处理100kvar无功功率的控制器，若搭配10kvar的电容器，理论上可控制10个补偿单元。

2.控制方式与逻辑设计

传统电容柜多采用分段控制，控制器通过开关装置依次接入或断开独立的电容器单元。部分现代设备支持智能控制，能够根据负载变化动态调整投切策略。控制逻辑的复杂程度和输出回路的数量，直接决定了控制器能够独立管理的电容器上限。

3.配套开关设备的物理限制

每个电容器通常需要配备独立的接触器或继电器来进行开关操作。控制器输出端子的数量以及配套开关设备的安装空间，构成了物理层面的限制。现代控制器通常支持多路接触器扩展，通过程序逻辑协调各电容器的启停。

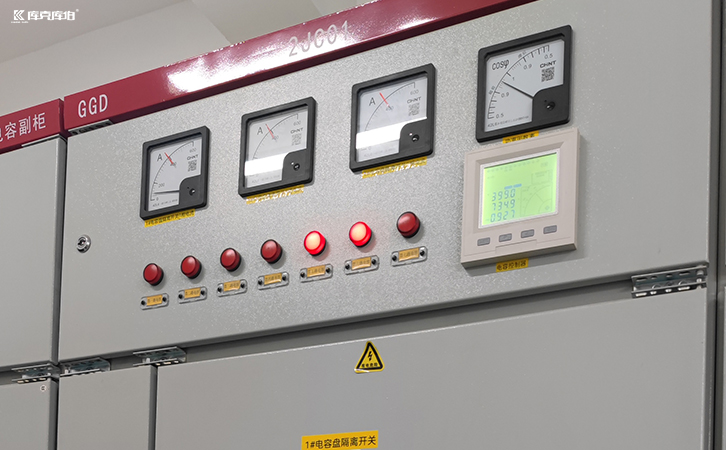

无功补偿控制器

二、传统电容补偿与动态无功治理的选型建议

在明确了控制器与电容器的配置关系后，实际应用中还需结合现场工况进行综合评估。传统电容柜通过控制器分级投切电容器，存在一定的响应延时，更适合负载相对稳定的基础无功补偿场景。

如果现场存在冲击负载或变频负载，导致无功功率瞬间快速波动，传统分级投切可能难以匹配。此时，可考虑采用支持毫秒级响应的SVG（静止无功发生器）进行动态无功补偿，或采用APF与电容电抗相结合的组合治理方案。在基础电容器选型方面，例如库克库伯提供的低压干式电容器采用全干式结构，并具备防爆设计，在规定工况下有助于降低异常运行风险，其抗谐波能力也可根据现场复杂工况进行灵活适配。

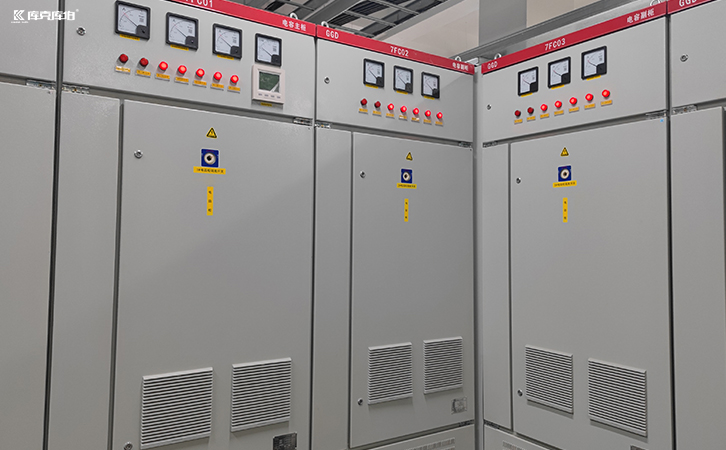

电容补偿控制器

三、总结与配置建议

总体而言，无功补偿控制器可控制的电容器数量需根据系统无功功率需求、负载变化情况及设备规格进行灵活配置。在进行电能质量治理和配电系统升级时，建议结合现场系统电压、谐波情况及负载波动进行详细评估，从而制定合理的补偿与控制方案，保障电力系统的长期稳定运行。
