带大电机的配电场合一般需要做补偿吗

返回列表来源：发布日期：2025-10-11 16:48:34【大中小】

在工业配电设计中，当一个场合装有大容量的电机（如大型水泵、风机、压缩机等）时，工程师们几乎会不假思索地考虑同一个问题：“需要做补偿吗？”答案是必须的。这并非多此一举，而是保障供电系统安全、经济、稳定运行的基石。

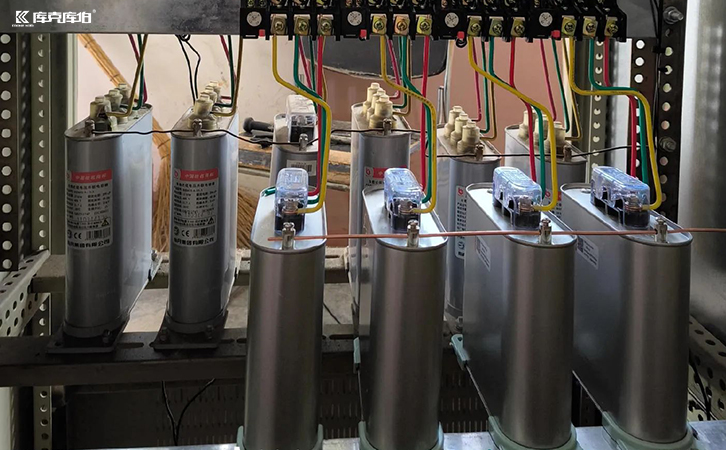

无功补偿

一、大电机对配电系统的主要挑战

大电机在启动和运行过程中，会给电网带来两个显著的“负担”：

1、巨大的启动电流（浪涌电流）

电机在启动瞬间，转子从静止开始转动，其定子绕组会产生远高于额定电流5-8倍的启动电流。这个电流会对电网造成强烈的冲击，导致母线电压骤降，同一母线上的其他设备会因电压突然降低而闪烁、重启甚至损坏。

2、持续的低功率因数

这是大电机在正常运行时最核心的问题。电机作为典型的感性负载，其运行需要建立和维持旋转磁场，这部分用于建立磁场的能量就是“无功功率”。

二、如果不补偿，会发生什么？

如果对无功功率放任不管，会引发一系列直接的经济和技术问题：

1、增加线路和变压器损耗

线路和变压器中流动的总电流（视在电流）由有功电流和无功电流共同构成。无功电流越大，总电流就越大，而线损和变压器铜损与电流的平方成正比。这意味着大量的电能被白白浪费在线路和变压器的发热上。

2、占用供电容量

变压器和电缆的容量（kva）是有限的。巨大的无功电流占用了大量容量，导致您支付了费用的变压器和线路无法有效地输送更多的有功功率。

3、导致电压下降

无功电流在流经线路和变压器阻抗时，会产生电压降，导致电机负载端的电压低于送端电压，影响电机本身及其他设备的正常运行。

4、面临供电局的“罚款”

为了激励用户提高电网效率，我国供电公司对大工业用户实行 “力调电费” 制度。当用户的平均功率因数低于国家标准（通常为0.90）时，需要额外缴纳电费罚款；反之，若功率因数高于标准，则可获得电费奖励。

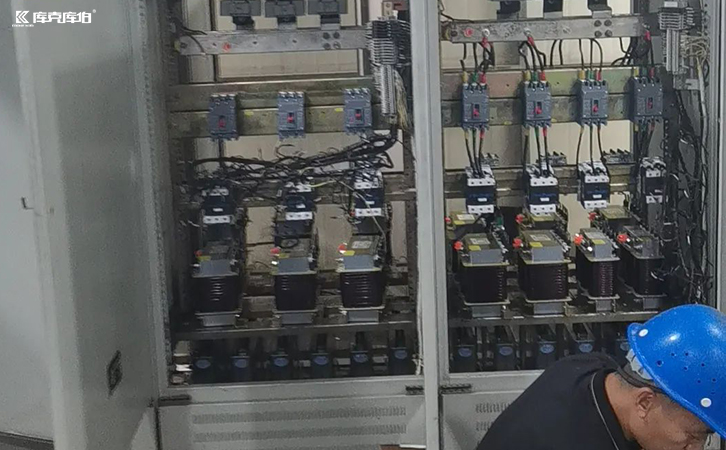

低压无功补偿设备

因此，在任何一个涉及大容量电机的配电项目中，无功补偿装置的规划和设计都是不可或缺的一环。它就像是为电力系统配备的一个高效“能量管理器”。
